空压机空气消耗量的测量

为了测量沿杆线流过的压缩空气量,在杆线上安装各种收缩 形式的节气装置(标准隔板或管咀)。

在收缩的截面上压缩空气流动的速度增加,因此在收缩截面的两边产生压力差, 即称之为压力降落。

压力降落借示差压力计来量度,螺杆空压机的末端联接在收缩装置前后的管子上。压力降落的数值与流过收缩截面的 空气量成一定的关系。

标准隔板就是一种节流装置,它本身力一薄的平板 圆片,其上有同心圆孔,在进气的一面有直角的边缘,在出气的 一面则有一角度化不小于30°(最好是45°)的圆锥形喇叭口。

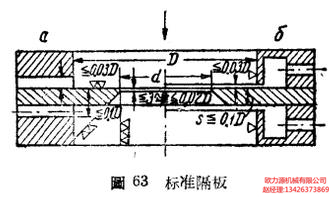

图63所示,为两种有标准隔板的节流装置,它们的区别在 于择取传递给测量仪器的压力的方法不同,它们的主要尺寸均以 管径(D)的函数给出。

在图64 a所示的节流装置中,择取压力是靠钻孔来实现的,图646中则是靠环形空间来实现的。环形空间借环状间隙或一排均布的小孔与管子的 内腔相联通。

当b/D之比为0.2-0.85及管径≥50公厘时,可以采用标准型隔板而不必进行校正。

当制做标准隔板时应该把流通孔进气 的边作得特别精细,因力它显著地影响着流量系数。

对于孔径d<150公厘的隔板,孔的边缘在显微镜(工具显微镜或万能显微镜)下 看出刀纹、毛刺等,d>150公厘的隔板,其孔的边缘有明显的斜棱时, 则此等隔板即认为不合规格。

当采用的隔板其边缘不能满足上述要求时,必需对流量系数加以校正。

空压机标准隔板

要特别注意隔板的机械加工。螺杆空压机出口气流流通孔的圆柱形部分应该以 ±0.001 d以上的精度求进行加工和检查。

标准隔板的厚度应该为s≤O.lO D,孔的圆柱部分长度s≤0.02 D。如果s≤0.02D, 那末隔板流出的斜边可以不要。隔板表面的加工精度应严格符 合图63上所表示的加工符号。

空压机标准管咀

标准管咀是一种以管咀形式构成的节流装置,管咀在进气口的一边为匀滑的圆形部分,在出气口的一边为圆柱部分。

图64表示标准管咀的两种类型:靠锁孔传递压力的(圆形 的左边部分)和靠环形空间传递压力的(圆形右边部分)。
