吸入终了时的压力变化对空气压缩机的影响

螺杆压缩机的吸气过程中,压力不是恒定的,而是随着吸气管路中的阻力而变化的。

压力的损失是由滤压器器、吸气管和 更主要地是吸气阀的阻力而产生的。

压力损失与空气通过阀的速度的平方成正比。阀的通路截面的几何尺寸、弹簧的刚性和 空气流经表面的光度都对压力的损失起着重大的影响。

这些因素对压力损失的影响可由圆5中所示的压容图上看出。吸入终了时压力 降落的影响以系数λ来决定。

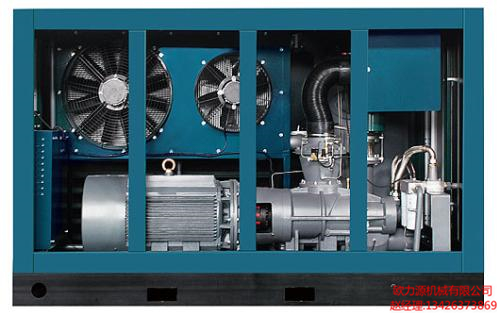

螺杆压缩机

λ按下式决定。λ=P1/Pa,式中

P1——在螺杆压缩机气缸吸入终了时空气的压力,公斤/公尺²;

Pa——大气的压力,公斤/公尺²。

在图5所示的示功周上表明着当P1

制冷式螺杆空压机吸气管长度超过10-12公尺时,就可能发生惯性增压, 因此在吸入终了时,空气的压力将比大气压稍微高一点(在示功 图上以虚线表示)。

系数λ将大于1(λ>1),也就是生产量将有一些增加。

因此当试验螺杆压缩机时,建议不接长的吸气管,而在单独 的条件下来测量滤压器和吸气管内的压力损失。

实际上系数λ系按在螺杆压缩机试验过程中所取得示功图来确定。

根据示功图计算出大气压力和吸入终了时压力之差△P= Pa-P1, 然后决定λ = (1-△P/Pa)。
