活塞式制冷空压机的型号表示

型号是英格索兰空压机的代号,一般由汉语拼音和阿拉伯数字组成,它反映了空压机的一些 结构上的特征。

1.单级活塞式制冷空压机的型号表示

我国于2001年出台活塞式单级制冷空压机国家标准,其中规定了单级活塞式制冷空压机 和机组的型号表示。

单级活塞式制冷空压机的型号表示如下所示。

(1).冷凝压力:高冷凝压力用G表示,低冷凝压力不表示

(2).行程:用阿拉伯数字表示,单位为mm

(3).制冷剂:R22、R134a等用F表示,R717用A表示

(4).缸数和缸径:用阿拉伯数字表示,缸径单位为cm

2.单机双级活塞式制冷空压机的型号表示

活塞式单机双级机是单级制冷空压机的派生产品, 是在对应单级制冷空压机的结构上做改变而来的,其型号包括两部分, 第一位S表示单机双级机,后面为对应单级制冷空压机的型号,如S812.5A100, 即表示125系列8缸的单机双级机。

3.活塞式制冷空压机组的型号表示

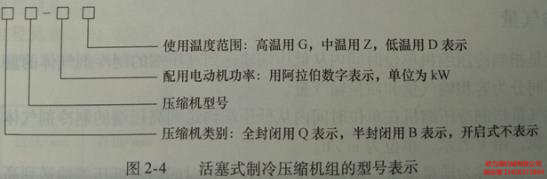

活塞式制冷压缩机组的型号表示

活塞式制冷空压机组的型号表示如图2-4所示,短横线前为空压机参数,短横线后为 配用电动机功率及机组适用温度范围。

例如:

(1).812.5A110G:表示8缸扇型角度式布置,气缸直径为125mm,制冷剂为R717, 行程为110mm的高冷凝压力空压机。

(2).Q24.8F50-2.2D:表示2缸V型角度式布置,气缸直径为48mm,制冷剂为氟利昂, 行程为50mm,配用电动机功率为2.2kW,低温用全封闭空压机。

(3).B47F55-13Z:表示4缸扇型(或V型)角度式布置,气缸缸径为70mm, 使用工质为氟利昂,行程为55mm,配用电动机功率为13kW, 中温用低冷凝压力半封闭式空压机。

(4).610F80G-75G:表示6缸W型角度式布置,气缸直径为100mm,制冷剂为氟利昂, 行程为80mm,配用电动机功率为75kw,高温用高冷凝压力的开启式空压机。
