管道过滤器(0.7m³-150m³)

管道过滤器(0.7m³-150m³)


工作压力:0.8-1.2Mpa
排 气 量 :0.08-3.0 m?/min



商品详情


描述: -标准过滤器供货范围
-不锈钢内外支撑网的滤芯设计,过滤能力强
-先进的设计理念,使得过滤器结构更紧凑,体积更小
-安装简便,壳体之间可以串联连接,减少安装和维护空间
-标配自动排水器(F540V以下为内置排水器,F690V(含)以上为外接过滤器)
-G级:可滤掉1微米以上的颗粒以及水雾和油雾,除水效率在95%以上,残油份为0.5ppm
-H级:可滤掉0.01微米以上的颗粒以及水雾和油雾,残油份为0.5ppm
-D级:可滤掉0.01微米以上的颗粒以及水雾和油雾,油含量为≤0.001mg/m³
型号 图号 处理气量
m³/min
出/入口尺寸(mm) 尺寸
H*W (mm)
重量
kg
F42VG 23705783 0.7 0.5’’BSPT 225*89 0.9
F42VH 23705791
F42VD 23705809
F42VA 23705817
F72VG 23705825 1.2 0.5’’BSPT 225*89 0.9
F72VH 23705833
F72VD 23705841
F72VA 23705858
F108VG 23705866 1.8 0.5’’BSPT 258*89 1
F108VH 23705874
F108VD 23705882
F108VA 23705890
F216VG 23705908 3.6 0.75’’BSPT 333*120 2.4
F216VH 23705916
F216VD 23705924
F216VA 23705932
F294VG 23705940 4.9 1’’BSPT 432*120 2.9
F294VH 23705957
F294VD 23705965
F294VA 23705973
F342VG 23705981 5.7 1’’BSPT 432*120 2.9
F342VH 23705999
F342VD 23706006
F342VA 23706013
F390VG 23706021 6.5 1.5’’BSPT 432*120 3
F390VH 23706039
F390VD 23706047
F390VA 23706054
F444VG 23706062 7.4 1.5’’BSPT 432*120 3
F444VH 23706070
F444VD 23706088
F444VA 23706096
F540VG 23706104 9 1.5’’BSPT 432*120 3
F540VH 23706112
F540VD 23706120
F540VA 23706138
F690VG 23706146 11.5 2’’BSPT 521*162 5.1
F690VH 23706153
F690VD 23706161
F690VA 23706179
F810VG 23706195 13.5 2’’BSPT 521*162 5.1
F810VH 23706203
F810VD 23706211
F810VA 23706229
F990VG 23706237 16.5 2’’BSPT 845*160 6.5
F990VH 23706245
F990VD 23706252
F990VA 23706260
F1050VG 23706278 17.5 2’’BSPT 845*160 6.5
F1050VH 23706286
F1050VD 23706294
F1050VA 23706302
F1170VG 23706310 19.5 2’’BSPT 845*160 6.5
F1170VH 23706328
F1170VD 23706336
F1170VA 23706344
F1380VG 23706351 23 2.5’’BSPT 601*200 8.7
F1380VH 23706369
F1380VD 23706377
F1380VA 23706385
F1159VG 23706393 26.5 2.5’’BSPT 601*200 8.7
F1159VH 23706401
F1159VD 23706419
F1159VA 23706427
F1740VG 23706435 29 2.5’’BSPT 601*200 8.7
F1740VH 23706443
F1740VD 23706450
F1740VA 23706468
F2100VG 23706476 35 3’’BSPT 862*200 11
F2100VH 23706484
F2100VD 23706492
F2100VA 23706500
F2340VG 23706518 39 3’’BSPT 862*200 11
F2340VH 23706526
F2340VD 23706534
F2340VA 23706542
F2700VG 23706559 15 4’’BSPT 900*470 66
F2700VH 23706567
F2700VD 23706575
F2700VA 23706583
F3090VG 23706591 51.5 5’’BSPT 900*470 98
F3090VH 23706609
F3090VD 23706617
F3090VA 23706625
F3480VG 23706633 58 5’’BSPT 900*470 103
F3480VH 23706641
F3480VD 23706658
F3480VA 23706666
F4080VG 23706674 68 5’’BSPT 930*520 118
F4080VH 23706682
F4080VD 23706690
F4080VA 23706708
F4200VG 23706716 70 5’’BSPT 930*520 120
F4200VH 23706724
F4200VD 23706732
F4200VA 23706740
F4560VG 23706757 76 5’’BSPT 930*520 120
F4560VH 23706765
F4560VD 23706773
F4560VA 23706781
F4800VG 23706799 80 6’’BSPT 930*520 123
F4800VH 23706807
F4800VD 23706815
F4800VA 23706823
F5520VG 23706831 92 6’’BSPT 1020*580 125
F5520VH 23706849
F5520VD 23706856
F5520VA 23706872
F5940VG 23706880 99 6’’BSPT 1020*580 125
F5940VH 23706890
F5940VD 23706906
F5940VA 23706914
F7680VG 23706922 128 6’’BSPT 1020*580 148
F7680VH 23706930
F7680VD 23706948
F7680VA 23706955
F8700VG 23706963 145 6’’BSPT 1020*580 148
F8700VH 23706971
F8700VD 23706989
F8700VA 23706997
可选项 价格

英格索兰——V系列管道过滤器

管道过滤器的特点简介

V系列管道过滤器的特点
  • 1、壳体采用铝合金压铸,壳体结构紧密所有壳体内外部在喷涂前,经过清洗、脱脂,及阳极氧化处理,提高耐用性和抗腐蚀性。
  • 2、先进的滤芯设计理念,可使过滤器更小,更紧凑。
  • 3、安装简便,壳体之间可以串联连接,减少安装和维护空间。

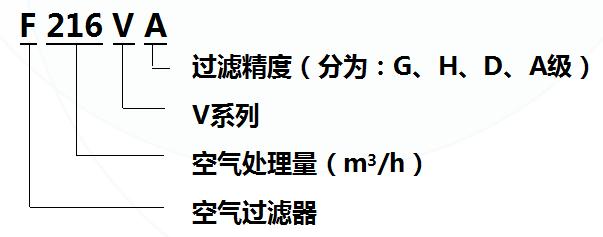

管道过滤器型号介绍
英格索兰管道过滤器型号

管道过滤器过滤等级介绍

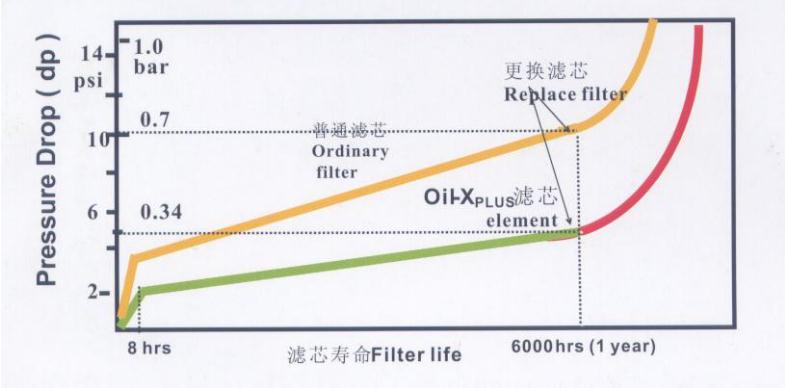

空气过滤芯的正常使用寿命

V系列管道过滤器滤芯的正常使用寿命为4000hrs.

英格索兰高效滤芯
A级超高效过滤器
去除大于0.01μm的尘埃粒子以及水雾和油
雾油量含量最大不超过0.001mg/m3。
过滤精度
G级主管路过滤器
系前置过滤器
可滤掉1μm以上的颗粒以及水雾和油雾
除水效率在95%以上
残油0.5ppm@0.7MPa,21℃
H级除油过滤器
通常安装在G级过滤器后部
可滤掉0.01μm以上的颗粒以及水雾和油雾
残余油份为0.01ppm@0.7MPa,21℃
D级高效除尘器
去除大于0.01μm的尘埃粒子

管道过滤器的安装和使用要求

管道过滤器的安装位置及要求
G级过滤器
H级过滤器的上游
冷冻式干燥机的上游/下游
吸附式干燥机的下游
如果上游安装后冷却器/分离器,则用于使用点(要求不高的场合)
H级过滤器
G级过滤器的下游(最好一起配置)
冷冻式干燥机的下游
吸附式干燥机的上游
直接用于使用点前(要求不高的场合)
D级过滤器
G级过滤器的下游
吸附式干燥机的下游,前面应配置G级过滤器。
A级过滤器
H级过滤器的下游
冷冻式干燥机的下游
吸附式干燥机的上游,前面应配置H级过滤器
管道过滤器的一般使用场合
G级过滤器
一般用于车间下列设备的送气管线
工具
马达
气缸
H级过滤器
一般用于工业生产要求的含油少空气供应
喷漆
注塑
仪表
控制阀
D级过滤器
一般用于空气中粉尘或灰尘颗粒极少的场合
A级过滤器
一般用于关健应用场合的无油空气供应
气流接触产品的场合
传送
搅动
电子元件制造
氮更换

管道过滤器的安装和使用要求

管道过滤器的安装要求
  1. 安装管道过滤器时,过滤器应尽量和地面保持垂直。倾斜安装会使管道过滤器的使用效果受到较大影响。
  2. 安装管道过滤器时,过滤器和地面(或箱板)之间最好留有空间,以便于更换滤芯。一般上要求:

    F2340V以下过滤器要求距离不少于500mm

    F2700V以上过滤器要求距离不少于800mm

  3. 应布置外部排水管(管道),以免水、油及杂物直接排到地面,污染环境。
  4. 布置外部排水管时,排水管的高度不能超过过滤器的排水口。
  5. 最好在管道过滤器的两端配置旁路和阀门,以方便更换检修或更换滤芯,而不影响生产。

管道过滤器的安装和使用要求

管道过滤器的使用要求
  1. 应按照“管道过滤器的安装位置及要求”来选配和使用管道过滤器。
  2. 应选配符合工作压力、温度以及过滤精度要求的管道过滤器,禁止在超过工作压力、温度的场合使用管道过滤器,否则可能会产生安全危险。
  3. 禁止在管道过滤器使用过程中试图打开或锁紧管道过滤器,否则可能会产生安全危险。
  4. 禁止在管道过滤器使用过程中试图更换排水阀、压差表、液位计等零部件。否则可能会产生安全危险。
  5. 当管道过滤器的压降较大,或达到滤芯的使用寿命时,应尽早更换滤芯,以免影响到过滤效果。
