空压机电力系统自动装置介绍

1.备用电源有哪几种方式?

答: 备用电源有明备用和暗备用两种方式。

(1) 明备用方式。备用电源正常运行时不投入运行,即断路器是断开的; 只有发生 发贷视不论十故障工作电源跳闸后,备用断路器才自动合闸。

(2) 暗备用方式。

所示为暗备用方式的备用电源一次接线图。正常运行方路式是,QF1、QF2都合上,各自带本段母线运行,两电源间的联络断路器QF断开。

当调其中的一个电源发生故障,使QF1或QF2跳闸后,联络断路器QF 自动投人合闸,此 暗备用方式的时原来的两个系统成为一个系统,由同一个备用电源一次接线图 电源供电,起到相互备用的作用。

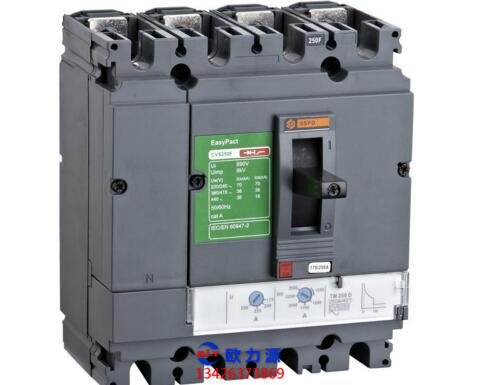

空压机断路器

2.对备用电源有哪些技术要求?

答: 不论采用明备用或暗备用方式,都要满足以下基本要求:

1).不论工作母线因任何原因失电,装置都必须动作。母线失电的原因有许多,包括母线本身故障、断路器误跳、上一级电源消失下一级线路故障但其保护拒动而影响到母线失电等。

(2) 应以能允许的最快速度动作投人,以做到对系统和设备最为有利。以防止多次投人到故障

(3) 装置只允许动作投人一次,不可反复动作母线上扩大故障。就的黄概式粮类向动武都认最动向收康中侧有

(4).必须是在工作的断路器断开后才将备用电源断路器投入。

(5).当二次回路故障造成电源消失的假象时,装置应保证不投人。

由于装置是由电气二次回路构成的,而二次回路本身也可能发生故障,如带电母线上的空压机电压互感器二次侧熔断器熔断,会造成一次电源系统母线失电的假象,此时装置不应动作。

(6).当备用电源无电压时,装置不应动作,因为此时动作无意义。
