英格索兰V形云母环制作方法

英格索兰v形云母环是英格索兰空压机内重要的绝缘部件,共有两只,分别安装在换向器前、后两端。

其主要作用是隔绝换向片与V形钢日环之间问电联系。由于它的形状特殊,使用中比较容易出现问题,而且云母本身是一种脆性材料,每当因放障将它取下来时,较难完整地保存下来,因此往往需要自制。

下而就介绍V形云母环的制价方法。备料使F月的材料有0.2~0.25毫米厚的塑型云母板或环氧酚醛玻璃漆们,直径为0.5~1毫米铜丝一部分,普通绝缘漆,一张牛皮纸等。

使用的工具有剪刀、划规、手锤、合适的铁块(重物)等。使用的模具有原机上的V?形钢压环,用碳钢或铸铁车削加工与V形钢压环锥度相同的锥体。

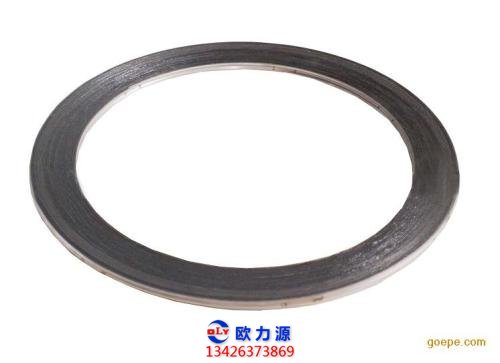

英格索兰V形云母环

操作时,V形钢长环作为外模,锥体作为内模,中间安放着制作云母环的材料。

2.下料

(1)剪样板

用备好的牛皮纸在V?形钢压环外表绕2~3层,用线绳扎紧,再用剪刀紧贴V形钢压环的上、下两个平面把牛皮纸剪平。

松开扎线后,就得到了所需的样板。

剪样板过程将样板平铺在备好的云母板上或高压膜

(2)丽线上,以样板的两个边作为两个圆弧,找出圆心O,井把两个剧弧所对应的半径分别定为R,和R。再以R。的尺寸定为R。

(2)裁剪

以R。和RS所对应的圆弧为界将扇形剪下,并按要求剪出足够的数量。再以R。和R,所对应的圆弧为界,将扇形的内侧剪成锯齿形。

3.压制

将V形钢压环外表涂上一层滑石粉

(1)缠绕扇形材料或石蜡,扇形上的R.和R.所对应的圆弧分别与V形钢压环上 层与层之间要涂上薄涨的一下两个平面对齐,并将其缠紧,层绝缘漆。

待厚度达到比原V形云母环厚0.5~1毫米左右时,再用线绳扎紧。

(2)压制

把V形钢压环放置在垫圈上,并一同放入烘干箱中加热到云母材料软化,然后将锯齿部分全部弯压在V形口内。通过整理,再压上锥体和重物使共成型。

再整体当锥体、重物以及绝缘层等稳定后。

(3)烘干

放入烘干箱中烘干。烘千时的温度应保持在80~110C之间,恒温6~8小时。待绝缘漆干透,且绝缘层完全定形后,就可取下重物和锥体,把V形钢压环连同已定型的V形云母环一起装机使用。
