英格索兰空压机组装换向器的步骤

英格索兰空压机组装换向器的顺序正好与拆卸时的顺序相反,即:依次安装换向器内侧V形钢压环、V形云母环、云母环、换尚片、前端V形云母环、前端V形钢压环、螺旋压紧钢环、定位螺栓等。

其操作过程可分五步进行。

1)首先上好换向器内侧V形压紧钢环等,但不能拧紧螺旋压紧钢环和定位螺栓。

每个换向片两侧的云母片要上齐会,并要保证各换向片耳内的电枢绕组端部安放整齐。

2)在空压机换向器外表包上一层牛皮纸和一层胶皮,外面维绕钢丝将其扎紧。然后用小手锤通过铜棒敲打换向器前端面,使每个换向片保持在同一平面上。

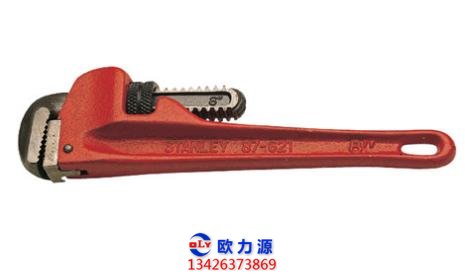

英格索兰空压机专用工具

3)用专用套扳手和大管钳逐步上紧螺旋压紧钢环,操作方法与“2”中介绍的完全相同,但由于这是重新组装空压机换向器。

因此可能出现定位螺栓无法与v形钢压环上的“小坑”对齐的现象,此时可以用一个直径比定位螺栓孔径小一些的销头,通过螺栓孔在V形钢压环上重钻一个小坑,然后再上紧定位螺栓。

4)取下包在空压机换向器外面的钢丝、胶皮、牛皮纸,检查各换向片的方向是否与主轴的轴线方向相同。

若有歪斜现象,则需松开螺旋压紧钢环进行重新找正;若方向正确,就可以用兆欧表、单臂电桥(因此时换向片与电怄绕组之间还没有接触电阻较大,所以用此表比较准确、方便)等检查焊合,换向片对地之间、换向片之间是否有短路故障

5)焊接好换向片与电彬绕组之间的焊接点,经检查无误后,方可装机使用。
