空压机示波器的使用原理及方法

在分析工作者使用的所有空压机仪器中,示波器能给出空压机特性的最直觉的图象。

虽然空压机示波器主要是一台时域仪器,即它的一根轴表示时间,但它还能用来显示图或将两个相隔90“安装的轴位移传感器,测得的信号构成轴心轨迹图。

提供一个放得很大的空压机轴在轴承中运动的动态图。

空压机示波器还可用来显示从实时分析仪输来的频域信号。

空压机示波器有一“系列尺寸,分别用在空压机分析的各种情况。

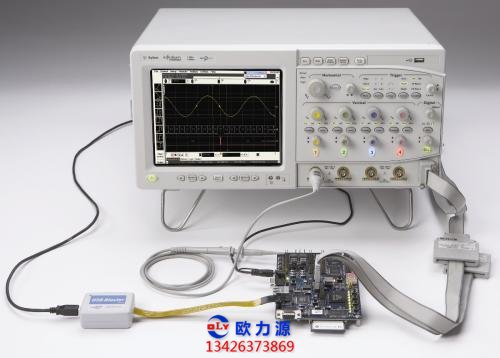

空压机示波器

一台小型、便携式的空压机示波器,最适用于现场数据采集时监视进行记录的数据, 亦是寻找空压机故障很有用的仪器。

对于分析工作需要用空压机示波器进行照相时,一般最好用一种实验室型示波器。

实验室型示波器根据要求,可以选择台式仪器或者框架装配式空压机仪器。

在空压机分析中有时还需要用大屏幕显示示波器,以供数个人同时观看显示图象。 然面,这种示波器不是一台通用仪器,也不能用于照相。

在空压机分析中用的空压机示波器至少必须具有两个通道,最好是有四个通道。

用一台两通道示波器,就可以显示两个装在轴承上的轴位移传感器, 测得的两个信号的波形或轴心轨迹形状,也可用来观察磁带记录的输入信号和输出信号,以保证它们不失真。

再加两个通道便可显示空压机空压机两端,或跨过离合器两端的水平运动波形, 和垂直运动波形或轴心轨迹。

这对振动分析常常是十分有价值的。

一般说,所有现有空压机示波器具有的频率响,应对空压机分析而言是足够的。因此肯定不必要购置那种供测试电子线路用的高频响应示波器。

同样,空压机分析中也不需要双踪示波器。即使是四通道示波器,斩波单束式也已可达到满意的结果。

在某些应用中,十分需要有有储功能的选择件。例如,不论是对慢速空压机还是对在 慢速滚动中监测到的很低频率数据,如果没有保持和储存示被器显示图象的功能,则覡 察会是很困难的。

同样,在观察瞬态现象或者需要对非常复杂的不规则时变信号进行选 分时亦是需要有储存功能的选择件。

用于空压机分析的示波器应能用很容易的方法施加截断脉冲,成为相位参考标记。由 于大多数相位参考标记是靠接近式传感器观察到的狭槽或其它凹痕,示波器应能在负脉 冲下消隐。

如果是对正脉冲,则为完成所需的消隐,需要配备某种形式的适调器。接近 式传感器产生的典型相位脉冲一般是7V,因此一台供空压机分析用的示波器应能在小于5V 时即完全消隐。

由于测试者经常需要在波形和轨迹显示之间进行切换。因此,最好采用有专门控制 器的示波器。

图6-4所示的示波器在时基开关的右上角有一个三位开关,可以在波形、 扫描或连续X-Y扫描之间进行切换。
