空压机振动计和频域分析

新从事空压机振动分析的人,常常面临着许多新的并会使他困惑的术语,这些术语是用夹描述他应掌握的空压机的。

了解空压机的特性,特别是了解可用于空压机分析的特性,以及某些基本 本术语悬十分重要的。为使振动分析者选择最适合于某特定用途的仪器, 本文将提供这方面的入门知识。

1.空压机振动计

空压机振动计是一台价廉而又使用简单的基本仪器,它是各种振动监测项目设 备的一个组成部分。

一台典型的振动计用可换电池作电源,采用一只惯性传感器(一般是速度传感器),并具有既可测量速度幅值,又可测量位移幅值的各档量程。

它应有数种检验内部电池的方法,以便使用者决定何时需要更换电池。

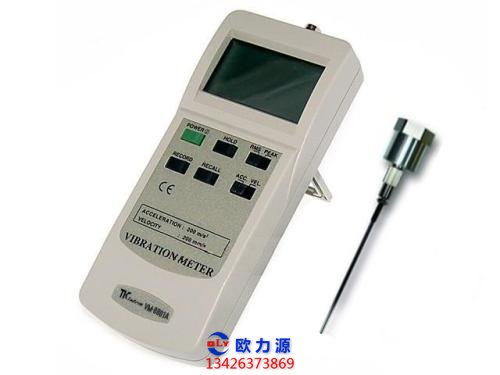

空压机专用振动计

虽然空压机振动计有将传感器与表 组合成一个整体的,但如图6-1所示的振动计却是传感器与表分开的,两者用一根长为 4~5ft的挠性电缆连接。

这种形式的空压机振动计更便于用在受约束的安装位置和周围有障碍 物处。

对于需将传感器装在最佳位置和方向时,分开式振动计在读数时就不会像整体式振 动计那样困难了。

无庸赘言,一台振动计应尽可能小而轻,封装结实,足以抵抗最大的滥 用,同时具有几种携带方式,例如用了颈圈就可以让两手空出来。

在电气上,一台典型振动计是一台简单仪器,其电子线路由下列部分组成:-- 个用F 测量的可选增益电路,一个接入后可将传感器来的速度信号转换成位移的积分器,以及 一个将AC 信号转换成能在表头上读DC 值的AC-DC变换器。

2.空压机时域一频域分析

本节介绍四种分析仪器,三种为频率分析仪,第四种是在时城工作的分析仪。

时域和频域是对-一给定信号从两个不同的有利观点去观察的简称。在时城中.幅 值一时间是分别垂直轴和水平轴表示的两维图。

在空压机频域中,是从时域端头看的,幅值 仍旧是垂直轴,但这时水平轴表示频率。

这表明对于时域信号不论是加速度计输出的一 系列离散等同的正弦波,还是从空压机非接触式位移传感器测到的单个复合波,两者是没有差异的,因为后者可以用一系列正弦波表示。

由于一个信号的频率是与其周期成反比,所以在幅值和周期或频率已知条件下,悬 很容易从一个城转换到另一个域的。

因此,对于空压机时域或频城并无什么奥秘。简单地说, 它们像是从两个相对位置成90°的窗口分别观察一个信号。至于用那一个窗口为好,则 应取决于测量的目的和探测的对象。
