滤波器在空压机分析中的应用

空压机分析中,用滤波器才能辨识某些特定频率的存在或不存在,这样就能确定问 题的信息。

使用时,在正常情况下,滤波器先调谐到空压机的运转频率上并记下幅值,然 后将分析仪开关转接到它的“滤波器出”位置上,移去滤波器,如果幅值保持不变,则 所有测得幅值都是在运行频率上的。

如果转接到“滤波器出”位置上幅值增火,则必有 高于或低于运行频率的其它频率分量参加在信号中。

于是应再次调谐滤波器,直到幅值 增大到显示出第二个频率分量的存在并记下它的频率和幅值。

由此可见,采用遮波器将 振动信号中的诸分量分辨出和将其幅值记录好,供分析之用,这是一个非常缓慢的过程。

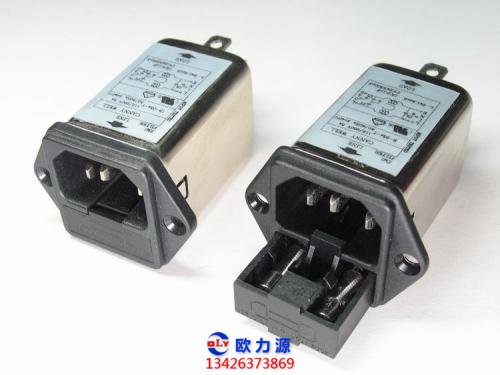

空压机滤波器

而实时分析仪可以快速地完成这一过程,结果可以以幅频谱形式显示在示波器上。

一个值得强调的潜在问题是无意巾会形成的无源滤波网络,因为这种现象经常不为 仪器使用者所认识,从而会对数据产生很大的令人迷感的影响。

当正在工作的仪器中插 入一个滤波器时,分析者必须注意磁带记录器的形式及其运行速度,以及放大器是AC 櫚合还是DC 耦合,因这些都会影响频率响应。

例如,如一台调频(FM) 式磁带机 运转的速度太慢,它便不再能正确复现诸如相位参考标记之类所产生的尖锐脉冲信号的 颉率响应。

在低于此特定速度时,即使输入信号的基频低于记录器上限频窜,亦会发生此类失 真,这是因为这时记录器象台低遁滤波器,截除了要正确复现脉冲形状所必不可缺的脉 冲所包含的许多高频分量。

同样问题亦以相反的方式发生在直接记录式磁 带记录器中。在这种情况下,记录器像是一台高通滤波器,大大地衰减低 于约50HZ 频率以下的信号。

大多数仪用放大器都装有隔离DC 偏压用的AC 耦合电容器,即形成了一个调整在极低频串上的高通滤 波器。

因此,当一台放大器从DC 耦合切换到AC 耦合时,将损失某些低频响应。

损失多少取决于放大器的输 入阻抗和耦合电容器的大小。如果电容器过小,则低频信息损失会很大。
