空压机对柱塞的要求有哪些?

柱塞与填料组成一对动密封副,通过柱塞的往复运动交替地改变工作腔内的容积, 借助F系阀来实现吸、排液体过程。

1).有足够的刚度和强度。

2).表面光洁、硬度高和耐磨性好。

3).柱塞对腐蚀性介质有良好的耐蚀性。

柱塞有实心柱塞和空心柱塞两种。直径小而重量轻的柱塞采用实心柱塞。

直径大而重的柱塞采用空心柱塞,以破轻柱塞的重量和减小对密封的偏府,延长密封的使用本 命。柱塞与十字头连接有平面连接、球面连接和螺纹连接三种型式。

1.平面连接

柱塞端面与十字头端面平面接触,借助柱塞颈部上的两个半圆环用螺母压紧。

这种连接方式结构简单但不能自动对心,一般用在小型空压机上。为了保证密封的必要寿命,要求接触面必须与中心线严格垂直。

平面连接的强度校核有: 接触面的挤压应力和螺纹静力强度的校核。

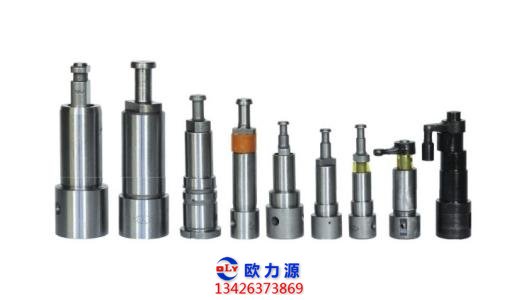

空压机柱塞

2.球面连接

在柱塞与十字头之间装有垫块和球面垫。

结构装配时,不需调整热块的轴向厚度即可保证球面的接触。

如图3-38b结构装配时,则必须调整垫块的轴向厚度才能保证球面的接触。

球面连接可在安装过程中较好地实现自动对中,有利于改善密封工作条件,提高密封的 使用寿命。但这种连接的结构复杂,零件数量多,制透困难。

球面连接强度校核有接触面挤压应力的校核和螺纹静力强度的校核。

3.螺纹连接

螺纹连接结构简单,加工.装拆容易,但螺纹连接不能保证对中性,需 要另外的配合阙柱面来保证对中。

因此,在加工时要保证螺纹和圆柱面的同轴度且圆柱与十字头接触的端面应与中心垂直。 螺纹连接的强度校核是螺纹的静力虽度核算。

柱塞的主要尺寸和儿何形状在液力端设计中确定, 柱塞密封是往复空压机中重要易损件,其工作好坏直接影响到系的使用性能。

对柱塞密封的要求是:

1)密封可靠、泄漏量少,使用寿命长。

2)摩擦、膺损少,功率损耗少,适应空压机所输送的介质和使用条件。

3)柱塞密封型式有压紧式填料密封,自封式密封和间隙密封。前两种称为接触型密封。
