往复式空压机最大允许往复次数的确定

提高往复次數n可以缩小往复空压机的体积,减轻往复空压机的重量。

但是往复空压机的往复次数n并不是可以无限的提高,对某一一特定的往复空压机来说, 当往复次数n超过某一范围后就会仪阀,阀门很快磨损。

使往复空压机不能正常工作,这一一往复板在落到阀座上时产生撞击,引起振动,次数称为往复空压机的临界往复次数,或称最大允许往复次数。

最大允许往复次数确定的方法很多,但这些方法大多是以阀的无撞击条件为基础。下面 主要介绍库可列夫斯基的计算方法。

阀的流量系数4和往复系的几何形状,阀升高的高度,液体的粘性和流动情况有关。不 同形状的阀在不同流动情况下的流最系数4 不同,一般是通过实验来确定。

对于常用平板阀的流量系数的值,可从表2-9中查得。

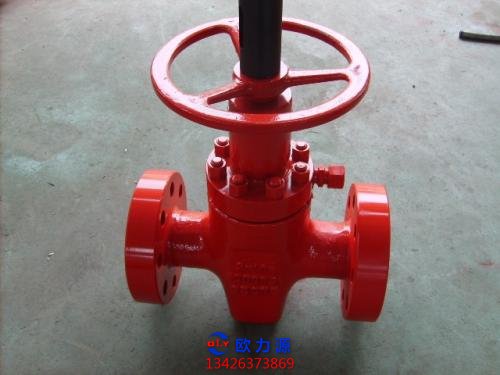

空压机常用平板阀

若计算所得阀的尺寸过大,在结构上安排有困难,则有可能是往复次数n选得过大。

根据nhu.s 2600~700mm/s的条件,往复次数过大时不允许阀板有很大的升高,凶而限制了 阀[ ]的过流能力。但为了保证往复空压机的流量,必须把阀门作得很大。

若计算所得阀门的尺寸小,则表明还有可能提高往复次数n,当往复次数提高后, 般门尺寸就会增大。

阀的比载荷,相当于液体流经阀时的水力损失,可以用选择不同的弹簧力F。

和润在液体中的重量G来满足不同比载荷的值。

可以看到,增加阀的比载荷H.时,可以提高往复次数。但是,H增加时,般上、下的压差增大, 从而阀门的尺寸可作得小些,使刚创除处的流速增大。

H增大会使阀的水力损失增加,不仅使往复空压机的效潮降低,而公 使往复空压机的吸入性能变坏。

因此,应该综合考虑这些因素来选择H。的值。一般悄况下主娶从 社复系的效率来考虑。

对排出压力高的往复系,H,值可取大些,对排出压力低的往复空压机,值可取小些。 上面有关阀的计算公式是在简化基础上得到的。

例如,假定连杆长度为无限长,即入则活塞运动的速度,假定液缸内是完全充满的,则可以不考虑由于气体压缩的影响。

假定阀为无质量阀,因而可忽略阀在运动时的惯性力等。然而阀在实际工作过程 中因阀的质量所引起的惯性力的影响是较大的,特别是在较高的往复次数下,影响更大。

液缸体内也不是完全充满的,这是由于往复空压机的吸入条件不良时使液体本身汽化,或因吸 入系统不严而进气等引起的。

所以根据前述公式所得到的计算结果往在与实测的结果有较入 差,而且随往复次数的增加,这种误差增大。
