空压机探头型磁电式传感器原理和结构

1.空压机探头型磁电式传感器原理

由线圈、磁钢等零件构成一个探头。当探头与被测振动体形成一个气 并有相对振动时,则磁钢与被测体除s。

(铁磁材料之间的磁阻发生变化,即磁 钢的磁通发生变化,从而使线圈产生感应电势。

可以证明当振幅s比起初始间陂s。为很小时,则线圈的感应电势与振动速度成正比。

2.空压机探头型磁电式传感器特点

能进行非接触测量,频率范围较广,由于无活动部分,因此结构坚圆. 如国产CD一6F型传感器的频串范围为2~1000Hz ,灵敏度为主要技术性能。

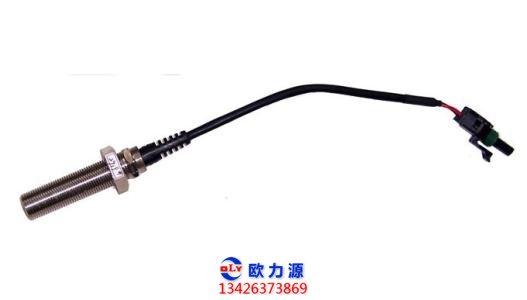

空压机探头型磁电式传感器

3.测量电路

磁电式传感器测量电路的原理方框图如图2,56所示.

由磁电式传感器来的信号通过量程变换器(衰减器),以适应不同幅值的振动测量。

在放大器A和放大器B之间,可选择接入积分器、放大器或微分器,就可以分别测量位 移、速度和加速度。

放大器B输出信号经整流后可供表头指示或经功率放大后供振子示 波器记录被测振动的波形。

4.空压机探头型磁电式传感器结构

有动圈式及动铁式两种结构,动圈式结构如图2.54所示。

磁钢中闻有一小孔,两端背有线圈及阻尼环的芯轴贯 穿其中,芯轴两端有圆形片弹簧支承,弹簧的周边固定在壳体上。

壳体的内腔固定着线圈绕组,由永久磁钢筝掌件组成 的运动组件在线圈绕组的内腔运动。

为了保证运动组件位于轴心位置,并能沿轴向灵活 运动,在磁钢两端装上轴承环。

5.灵敏度高及输出阻抗低。

由于磁钢、特点战圈结构容易取得较高灵敏度及较低输出阻抗,因 此便于设计成测量微小振动的传感器。由于输出信号较大及输出阻抗低,因此电气稳定性好。不易受外部噪声的干扰,稳定性好。

由于传感器中的所有材料、元件是比较稳定的。因此传感器的性能也较稳定,可以长 期使用。

可作为相对振动测量的传感器。由于弹簧一质量系统的自振频串较低,即运动部分的弹簧刚度较 小因此如运动部分有连杆伸向传感器外方,连杆与壳体分别连接两个相对运动体时,即可测得相对 振动量,而不干扰原来的振动状态。过载能力小。

过载时话动部分将产生过大偏移而损坏。
