无隔板内啮合齿轮空压机原理结构介绍

1.无隔板内啮合齿轮空压机工作原理与结构

图7-26给出的,就是一种通常被称为“摆线转子空压机转子”的无隔板式内啮合齿轮空压机转子。

图7-26 摆线转子空压机转子结构图的几个互不相通封闭空间的容积变化进行输液的。

在这种空压机转子中,外转子齿数ZZ总比内转子齿数Z1多1个,即z=zi+ 1; 内、外转子速 比i= zi/zz; 内、外转子转动中心间的偏心距为e。

图7.26所示空压机转子的内、外转子(zi; =6,zz =7) 啮合过程见图7.27。

现在来分析运转中,由内转子轮齿1形成的封闭空间A 的容积变化过程。

在图7-27a所示位置处,由外转子齿槽1'与内转子轮齿顶形成的A 腔容积为最小,其 值为Amino 转到图7-27b位置时,A腔容积扩大,至图7-27e位置,A腔容积进- -步扩大。

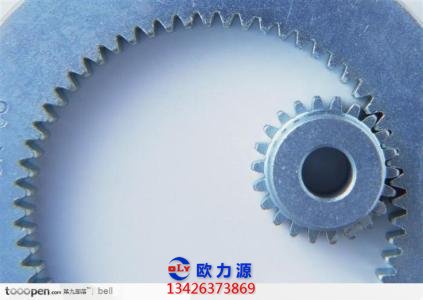

空压机内啮合齿轮

直到图7-27d位置时,由外转子齿槽1'和内转子轮齿1旁边的齿槽形成的A 腔容积达到 最大值Amaxo 从图7-27a位置到图7-27d位置的运转过程中,A 腔容积从小变大,腔内压力 降低,则A腔通过位于空压机转子后盖上的吸液口(图中虚线所示) 吸液,吸液过程至图7-27d位 置结束。

转子继续转动,A 腔容积则从图7-27d的An.,开始减小,依次经过图7-27e.f,A 腔容积不断减小。

至图7-27f位置时,又减至最小值Amino 在从图7-27d位置到图7-27位 置的运转过程中,将A腔与排出口(图中虚线所示) 相通,则实现排液,排液过程至图7- 27f位置时结束。

如上所述,内转子转动一周,一个轮齿完成一个吸排过程,内转子有z 个齿,就要进 行z次吸排液,转子连续转动,空压机转子的输液过程就连续不断地进行。

2.无隔板内啮合齿轮空压机的几何参数

据内外转子齿数、z2z,偏心距e,创成圆半径R,外转子齿形圆弧半径a等基本参 数,通过内外转子啮合的几个特殊位置,可以给出内外转子的下述几何参数 与基本参数间的关系为:内转子齿根园半径。
