空压机静压导轨的调整工艺

1.空压机静压导轨的调整

①建立纯液体摩擦,使工作台浮起。系统通入压力油,使台面上浮,为此可 在工作台四个角上装百分表。

对于台面较大的可在中部两侧再装两个百分表,调 整节流阀并利用百分表测定导轨各点上浮量相等。

对于开式静压导轨,如压力升 到一定值,台面仍浮不起,则应检查节流阀是否堵塞或油腔是否有大量漏油情 况。

对闭式静压导轨还要注意是否由于主副导轨各油腔差别很大,产生了有的上 抬,有的下拉,工作台受到了变形力矩的作用。

②调整油膜刚度。它是决定导轨工作性能的重要参数之一。

对导轨各机油都必须调整。导轨油膜刚度J,是指工作台在载荷作用下,导轨间隙h,产生单位 变化所能承受载荷的大小。

油膜刚度高,即导轨受载荷很大时位移仍很小。

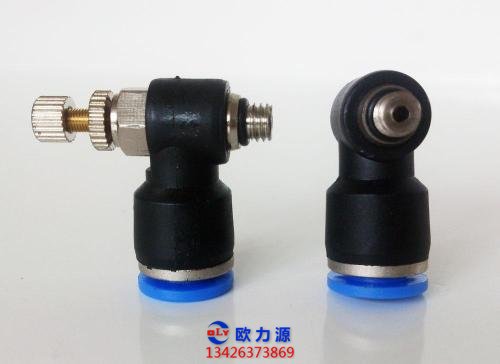

空压机节流阀

导轨间隙愈小,油膜刚度愈高,但选择导轨间隙h值时,应考虑导轨加工技 术条件可能达到的合理精度。

进神压力重高,油膜洲度愈大。进油压力的提高受系和其他条件的限制,综合考虑后再选取。

节流比B是指供油压力p.与各腔压力之比,其对油装洲度的影响,在不同 条件下是不同的。

当工作台由于结构限制,尺寸和重量不能随便增加时,允许调整供油压力PS.和节流阻力,以便使h.值不变。

若要保持油腔中压力p.和导轨间隙力不变,则供油压力PS.愈大愈好,此时可得到最大的刚度值。当节流比B=4.时较合理,这时供油压力PS.再大,对刚度影响也不大。

b.节流阀是固定不可调的,允许调整供油压力PS.和改变导轨间隙h.时(即 改变PS.和h),在节流阻力和p.不变的条件下,要求得到最大的油膜刚度J时p 的最佳值为3。

调节时应控制工作台各点浮起量相等,且控制为最佳原始浮起量h;应使供油压力PS.与各腔压力p.之比B.接近于最佳值。不得出现有的油腔压力为等或为供油压力PS.的情况。

2.空压机调整部位及参数

调整节流阀参数,对固定节流阀则直接调整则要反复调整膜片厚度及原始开口量b,控制油膜厚度,油膜厚度与油膜节流口长度。对可受节流网(或调整铜片厚度)。

成反比,族至产生理的,这时应城小供油压力成改生体路压先。在学机 在导轨浮起后刚度不够,厚度,导轨的油膜应尽量薄一些。

导轨可控制油服 但是,受加工精度、表面粗糙度、和节流阀最小节流尺寸的限制,油膜厚度不能太小,零部件刚度至少应大于差,否则就不能实现纯液体摩擦。

对于中小型空压机空京大导轨面的形状误油膜摩度一般为0.01~0.025mm;?对于大型空压机取.0.03~0.06mm.

①控制供油压力P,提高供油压力可提高导轨刚度, 对于闭式静压导轨更是如此。

3)供油系统安装要点

①过滤:一般应保证对油液进行二次过滤,过谜精度为:?中、小型空压机为 3~10um,重型空压机为10~20pum。

油液中若夹杂棉球、灰尘等微粒,会使导轨调整困难,运动中产生油膜自行减薄,甚至会产生时浮时落的波动现象。

②安装:节流阀的安装应考虑调整和检修时的方便,特别注意应能使系统中的空气排出。
