回转式容积泵的工作原理及类型分析

一、工作原理与主要类型

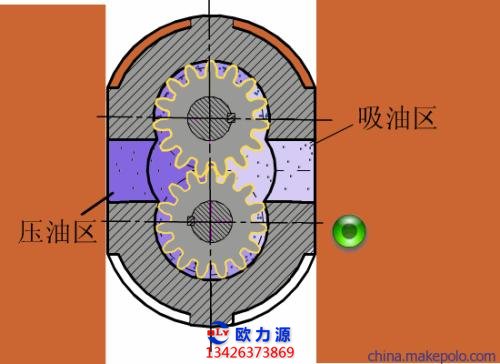

回转式容积泵与回转式压缩机一样,属容积式流体机械。它依靠转子的转动实现工作腔 容积的周期变化。

当工作腔容积变大时,腔内压力降低,让其与泵吸人口相通,吸入液体。

当工作腔容积变小时,腔内压力增高,让其与泵压出口相通,压出液体。

回转式容积泵转子的结构形式有多种。一台泵上的转子数量可为一个或两个,还可以有 多个。

根据转子的形状和数量特征,可将常见的回转式容积泵分为下表给出的几种类型:

二、主要性能参数

(一) 压力泵出口处的压力叫排出压力。

(1) 排出压力p,泵进口处的压力叫吸人压力。

(2) 吸人压力p,

回转式容积泵

(3) 全压力p泵排出压力p 与吸人压力p,之差叫泵的全压力。 户=pp~P裂的全压力常被简称为系的压力。

(二) 流量

(1) 瞬时流量9W

理论上(即认为工作腔吸液时完全充满液体,排液时又将它们全 部排出泵外,且没有泄漏损失) 泵在某- 一瞬时输送液体的体积dV对时间t的变化率叫泵的 瞬时流量。即转子每转一转,由其几何尺寸算出的工作腔最大容积变化值。

(2) 排量q也就是转子每转一转,理论上排出液体的体积。

(3) 理论流量泵在单位时面内,理论上输送液体的体积叫泵的理论流量。理论 流量q,与排量q和转速n的关系为

(4) 流量9V泵在单位时面内实际输送液体的体积叫泵的流量。

(三) 功率

(1) 输入功率P驱动泵轴的功率叫输人功率,又称轴功率。

(2) 理论输出功率P,泵向理论上输送的液体传递的功率叫理论输出功率

(3) 输出功率P.泵向实际输送的液体传递的功率叫输出功率,又称有效功率

(四) 效率

泵的理论输出功率P,与轴功率P之比叫机帧效率

(1) 机械效率7m

机槭效率7m 是度量泵内有相对运动的零部件间,以及泵零件与液体间的摩擦损失(称 为机械损失) 大小的性能参数。

当输送液体粘度增大,或泵内动密封间隙减小时,都会引起 泵内摩擦损失增大,从而导致系机械效率下降。

泵的有效功率P.与理论输出功率P,之比叫容积效率。

(2) 容积效率NV

容积效率nv 是度量液体沿泵内间隙产生泄漏损失流量Oqv,从而引起的能量损失 由此式和式(7.7),又得(称为容积损失) 大小的性能参数。

容积损失的大小为Oqvp,则有 nv 值与泵的压力.泵内泄漏间隙的大小、输送液体的粘度、以及泵的转速等因素有关。 泉的压力升高、间隙增大、液体粘度降低,或转速降低,都会引起容积效率降低。

(3) 效率y泵的有效功率P.与轴功率P之比叫泵的效率

三、性能特征与应用

如前所述,回转式压缩机 一般都具有内压缩过程,以便减小气体压缩功。

但回转式容积泵输送的是不可压缩的液体,为保证泵的安全运行,在工作腔内与泵压出口接通之前,不应 该让液体受到压缩,即回转式容积泵内不应该存在内压缩过程。

当泵转速、输送介质及其温度比一定时,但因nw 随p升高而下降,导致泵流量 由图可见,这类泵的理论流量9V不随压力p变化, qv 仅随p的升高略有减小。
