复盛空压机净化系数和泄漏系数的确定

1.复盛空压机析水系数的确定

析水系数除通过称重压缩气体中析出的水分直接得到外,也可按气体的进、出口状态计 算得到。

它表示了析水后的气体量与其析水前的体积在相同状态参数下的比值。 相应的饱和蒸汽压力为Ppwl。

例如,已知进气压力为pl,温度为T;相对湿度为q1, 经一级压缩后气体压力升为p2,水蒸气分压力也由原来的qipwr增至Pipw1p2/p,被压缩 气体经冷却后温度为T2。

此湿度下的饱和蒸汽压力为pw2,若符合下列条件式,则有水析 出在第三级以后各级气体中遗留水蒸气已很少,可认为以后各级的析水系数与第: 三级 的相同。

2.复盛空压机净化系数的确定

化工工艺流程中的气体,经压缩机压缩至适当压力时,常需进行净化处理,去掉某种成 分后送人压缩机继续压缩。

若压缩机某级进口有上述情况,则该级的进气量,应该是总进气 量减去该级以前所有净化掉的气体量后的数值。

进气量的这一变化,用净化系数入。表示 Eqv一第j级前所有净化掉的容积(一级进口状态) 的总和; 若为添加气体,则 式中按负值代入。

3.复盛空压机泄漏系数的确定

压缩机的泄漏系数入表示压缩机排气量占第一级实际进气量的比例数。

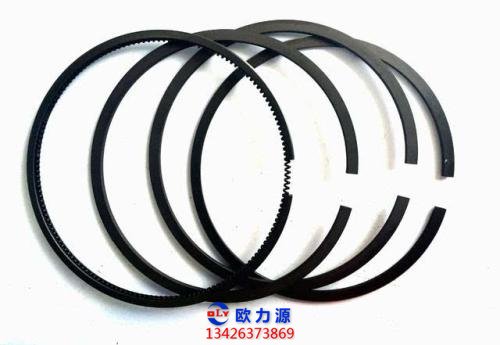

压缩机活塞环

多级压缩机中 各级气缸的泄漏系数,表示压缩机排气量占各级气缸实际进气量的比例数,因为泄漏量就是 实际进气量与排气量之差。

在压缩机中,能够产生气体泄漏的部位主要是气阀、活塞环和填料。管路和容器等也可 能产生气体泄漏,但由于泄漏值较小,故不专门列人泄漏系数之内。

按照泄漏对排出气量的 不同影响,一般将泄漏分成两种类型: 0直接漏人大气或第一级进气管中的气体,因为是泄 漏到压缩机之外的,故称为外泄漏;

四气体在压缩机之内仅由高压级漏人低压级,或从高压 区漏人低压区,因其仍在压缩机气体流动系统之内,称为内泄漏。

所有的泄漏都是把压缩气 体的压力能以耗散热能的形式损耗掉,故泄漏都要增加压缩机的功率消耗。

对于一台给定的 压缩机来讲,内泄漏的变化只影响级间压力比的分配,而外泄漏的变化既影响级间压力比分 配,也影响压缩机的排气量。

在第一级气缸容积的膨胀和进气过程中,若有该级已被压缩的高压气体回漏到该气缸容 积内,这也属于外泄漏。

因为它会使第一级从外界吸人的气量减少,排气量降低。 按照排气量与任意一级气缸行程容积之间关系的表达式(3-35),任意级泄漏系数的实 质含意是:

为使设计的压缩机各级气缸在给定的吸气条件下,所吸人的气体量能保证输出额 定的排气量,除了考虑其他因素外,需要将各级气缸行程容积放大,以补偿任意一级已 进入气缸的气体漏回至该级的上游和从该级以后漏出压缩机之外。

所以,任意一级的泄漏系 数,都要计人该级漏回上游管道和该级以后(包括该级) 漏出压缩机的气体VL。
