空压机车间大功率电炉接线端子的制作方法

空压机车间转化器内装的100kW 电阻炉,其接线端子有五项基本要求:

①.要求密封不漏气;

②.能承受二氧化硫气体腐蚀; ③.长期承受6009C 以上温度不老化;

④.能通过交流电流150A 以上; ⑤.能承受交流400V 以上的电压不击穿。

自制这样的接线柱的简便易行的方法如下。电炉接线柱的结构,其各部分的制作安装方法是:

1、接线柱底座的制作

在转化器电炉出线部位,割一个与接线柱底座管外径相同的孔,然后根据转化器保温层 的厚度,锯割一段外径79mm、内径70mm 的加厚无缝钢管。

钢管的一端焊接一个法兰,另一端与转化器壳体预留孔焊接,钢管的长度要大于保温层的厚度,以便于装拆法兰螺丝为宜。

2、密封垫圈的制作

采用5mm 厚的石棉板加工成和法兰尺寸相同的垫圈, 装在两法兰和联轴器之间,用螺栓紧固后,起到了密封的作用。

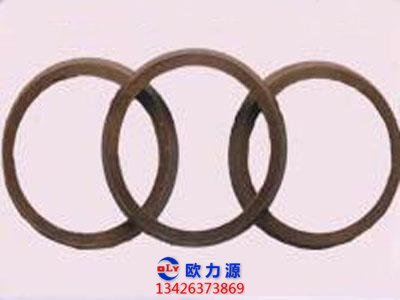

空压机密封线圈

3、接线柱的制作

锯割一段外径57mm、内径50mm 的无缝钢管, 钢管的长度要比底座钢管长些,并在钢管外壁靠接线端焊接一个和底座管上外径尺寸相 同的法兰,准备一根直径为12mm 的圆钢作导电体。

团钢的一端先在车床上加工好螺纹,另一端用扁钢加工好接线板后焊接在圆钢的末端, 并且在圆钢导体的中段凿上凸凹麻点的毛刺(凿毛刺的目的是增加绝缘填料和导体的接触面)。

然后制作一个临时简单的夹具,把制作好的圆钢导体固定在钢管的中心位置,并将矶 土水泥和石英砂(注意矾土水泥和石英砂都要绝对干净) 按1: 1的比例在一容器 内加水搅拌均匀。

再将拌好的水泥砂浆灌入钢管内,在灌水泥砂浆的过程中要不 断用锤敲击钢管外壁,目的是使水泥砂浆在钢管内震实。

在靠接线柱外侧有螺纹的一端,不要灌得太满,以便装上一个3 号蝴蝶瓷瓶(装蝴蝶瓷瓶的目的是加大 固定圆钢导体和管壁口的距离,防止意外短路)。

灌好水泥砂浆并待自然凝固后,放入水中保养24h。然后拿出,放进烘房中进行烘干, 一般烘好后的接线柱用500V 兆欧表测量其绝缘电阻均为无限大。

接线柱装配好后就可接电源线,电源线的接线鼻子采用两侧螺母同时拧紧的 接线方法。
