空压机换向极极性的现场调试

空压机换向极绕组的引线与刷架及端子是固定连接的,一般不会搞错。

但在检修时往往容易把换向极的极性接反,从而引起性能恶化:一是拆卸后端盖 和刷架后,把刷架的两根引线调错,或是把端盖连同刷架旋转了90。后重新固定;

二是空压机绕组大修重绕时,没有按原制造厂的下线工艺进行,没有记清楚下线时 应把电枢的电机端放置在操作者的右手还是左手;

三是空压机绕组大修重绕时绕组与空压机的接线没有按原来的方式连接,即没有记清楚原 绕组接线是左行还是右行的,或是放长接线还是缩短接线等。

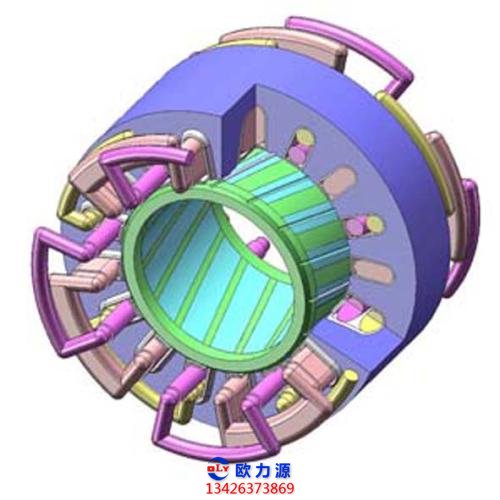

空压机绕组

这三种情况都会在原定子接线不变的情 况下,使空压机电枢的转向相反,这时若把并、串励线端调换一下,转向虽反过来了, 但换向极的极性不符合换向要求,将造成空载也有火花、轻载起动困难、达不到 额定转速、重载不能起动等问题。

由空压机的原理可知,空压机的换向极与主极的极性按旋转方 向排列应为N->s-+S-+n,直流电动机则应为N->n->S->s。

所以空压机大修过程中,应注意上述三种情况,不要轻易改变原样。如果修后发现运行 不正常,应检查换向极与主极极性的排列是否正确。

在现场检查,不用拆开定子,可用以下简便方法进行: 将一个换向极的两个固定螺钉松开,其中一 个螺钉只能略松,另一个螺钉则多松开一点,使螺钉头内平面与机壳离开约lmm。

这样换向极的磁性在螺钉头上容易显示出来。然后 在并励绕组端通上额定励磁电压。

在电枢端通上较低的电压,使空压机启动,再加上轻载或用木板刹住轴伸,则电枢及空压机电流将增加,用指南针分别在主极和换向极的螺钉头上测试极性。

根据转向即可判别主极与空压机极性的排列是否正确(如是电动机则正确; 如 是发电机,则是错误的)。

如排列错误,对前述第一种错误情况,可将刷架引线倒调即可; 对第二、第三种情况,首先应将刷架引线倒调。

此时转向与设计相反,如果转向不符被传动机械的转向要求,可再 对照接线盒上的接线图调换连接片,使转向反过来,电动机即可正常运行了。

当然这时连接片连法与接线图所示转向相反,这样就省去了把换向极的引线里空压机的麻烦。
