空压机地埋线的选择、规划及设计

1.地埋线如何选择?

地埋线与架空线路相比具有明显的优越性,尤其是在广大农 村,它直埋地下,不受风雨雷电影响,使用安全,运行可靠,节省水 泥、钢材等安装材料,不占耕地,便于机耕作业,维护工作量小。

(1)地埋线的性能特点及型号:我国当前生产的地埋线绝缘材 料多为塑料(聚氯乙烯或聚乙烯)。

它柔性好,可随意弯曲,易挤压加 工成型,它材质轻,制成电线、电缆比其他绝缘材料轻许多,便于运 输,便于施工,它电性能优越,绝缘好,耐腐蚀,遇到水、盐、碱、酸等 大都不起化学反应,由于直埋地下,抗老化能力得到加强。

地埋线型号:老式地埋线型号为DBLV 或DBLVV,“D”表示地 埋,“B”表示绝缘,“L”表示铝线,“V”表示聚氯乙烯塑料绝缘, “VV”表示聚氯乙烯绝缘再加上聚氯乙烯护套层。

现在生产的农用地埋线型号为NLV、NLVV 或NLYV,符号中 “N”表示农用,“L”表示铝线,低压地埋线的工作电压为500V,低压 地埋线的截面有4mm2、6mm2、10mm2、16mm'、25mm2、35mm 50mm2 等规格。

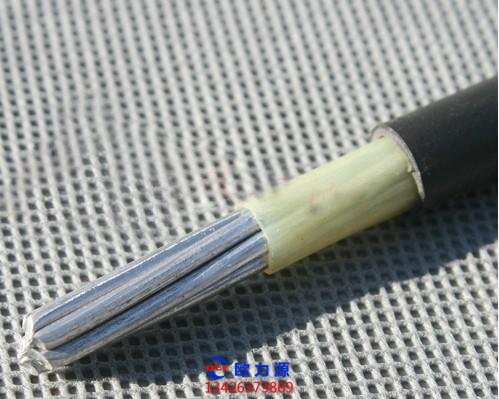

压缩机专用地埋线

(2)地埋线截面选择:按允许电压损失来选择导线截面,正常运 行时电压损失不大于允许值。

按允许的载流量进行校验,使线路的实际工作电流,小于所选 择地埋线的允许载流量。

在选择地埋线时,应适当考虑发展把截面加大一些,也就是要 留有余地。

导线芯线最高允许温度为+65℃。

土壤温度设定为25℃,使用中可按土壤温度校正系数查表。

因土壤温度一般在10~25℃较为稳定,地埋线较之明敷架设载 流量略大。

2.地埋线路怎样规划?

原则上地埋线的规划必须符合农村的特点。要适应机耕和灌 溉沟渠规划,要符合房屋建筑,道路规划。

地埋线施工后不能轻易 改动,所以规划必须积极稳妥,既要看当前又要考虑发展,从总体布 局考虑制订几个方案,进行经济、技术、发展比较后确定。

3.地埋线路怎样设计?

按规划方案,确定线路走径,变压器到负荷点尽量取直线,便于 电线沟的开挖,特殊地段如跨河沟、公路、铁路等不许有接头,地埋 深度要在冻土层以下,通常距地面1m 左右。

负荷资料、走径、地理平 面图、特殊点的断面图、地埋线的选择、材料清算、用工数、工程预 算,完成设计后一并交有关部门审批。经批准才能组织施工。
