空压机安全阀和止回阀介绍

1.英格索兰空压机安全阀

安全阀是用于受压容器的保护装置。当容器内制玲剂压力超过限定值时,安全阀能自动开启而 排除过剩压力。当容器内压力恢复到限定值以下时,安全阀能自动关闭,保证设备安全运行。

制冷系统中的冷凝器、高压贮液器、低压循环贮液器、氨液分离器、中间冷却器等均需安装安全阀。

安全阀的结构型式采用弹簧微启式。它主要由阀体、阀座、阀瓣(阀芯)、钢安 全阀依靠压缩弹簧力来平衡阀瓣脱开阀座时所承受的压力,达到密封和开启的目的。

微启式阀瓣开启高度为阀座喉部直径的1/40~ 1/20,开启高度随压力变化而改变,没有突然起跳和突然关闭 的动作。

安全阀起跳压力根据有关设备的需要,用调节螺栓调整,调整后用锁紫螺母固定,拧上阀 帽并铅封。阀瓣下端面嵌有聚四氟乙烯塑料(或巴氏合金)密封圈。

当容器压力大于调整好的弹 赞力时,阀瓣脱开阀座,阀座在密封线上开有小孔。制冷剂外泄后容器内压力下降到起跳压力以 下时,弹簧力大于容器压力,又将阀瓣逐渐下压在阀座上密封。

有的阀瓣与定位垫圈之间有颗钢珠,可在阀瓣开启和关闭时能准确复位。

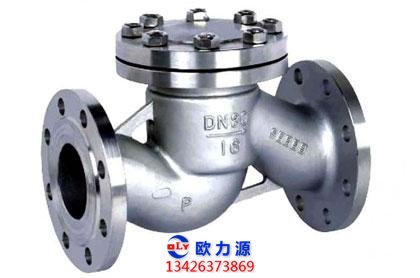

空压机止回阀

2.英格索兰空压机止回阀

止回阀是依靠制冷剂在阀前后的压力差来自动启闭的阀门。在制冷系统上设置止回阀的目的是 为了防止制冷剂倒流,故又称为止逆阀或单向阀。

止回阀的结构型式有升降式和旋启式两大类,在制冷系统中常采用升降式止回阀,其阀瓣是沿着 阀体的垂直中心线移动。升降式止回阀又分为弹簧式和无弹簧升降式。

无弹簧升降式止回阀由阀体、阀瓣、导向套和阀盖等组成,阀体上有阀座、阀瓣。阀瓣的下端面有用 巴氏合金或聚四氟乙烯材料制作的密封圈。

工作时,当制冷剂进口压力大于出口压力,并能克服 阀瓣重力,即开启阀瓣;当制冷剂出口压力过高时,压回阀瓣关闭通路。

无弹簧升降式止回阀分 卧式和立式。卧式只可水平安装在管路上,立式只能垂直安装,不可相互替代。

弹簧升降式止回阀结构,由阀体、阀瓣、弹簧、支承座等构成。它是依靠弹 簧力的作用使阀瓣回座关闭,因此它的安装方位不受限制。

弹簧升降式止回阀有气用和液用两 种,气用止回阀的弹簧力较液用弹簧力小,在选用时应加往意。

止回阀通常是安装在制冷压缩机的排气管和液泵出液管路上,以防止由于制冷剂的倒流而损坏 设备,因此安装时要注意阀体上表示流向的箭头,不可装反。

升降式止回阀具有噪音小,密封性好的优点,但介质流动阻力较大,常用于通径为D200mm以下的 管路。
