空压机干式冷风机与低压循环贮液器对比

1.干式冷风机

干式冷风机结构主要由箱体、表面式蒸发器和通风机组成。干式冷风机依靠通风机强迫空 气流过箱体内的蒸发管组进行热交换,达到降低库温或室内温度的目的。

干式冷风机主要有落地式和吊顶式两大类。

制冷剂在流经分液器时的阻力较大,约等于或大于10倍蒸发器各组翅片管的阻力,因此制 冷剂流体在蒸发器各路翅片管组的阻力损失与分液器中的阻力损失相比甚小。

加之连通分液器和各路翅片管的分液管内径较小,流动阻力大,制冷剂通过分液器再经等长的分液管进入各路翅片管后,各路的供液流动阻力就能达到基本相同。

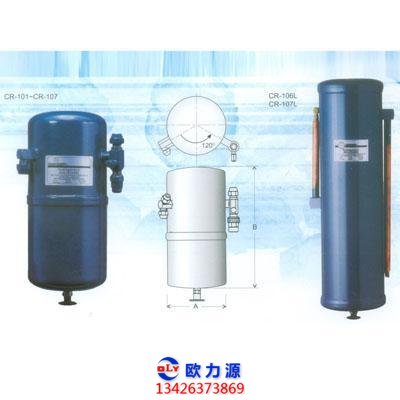

低压储液器

2.低压循环贮液器

低压循环贮液器是用于液泵供液系统的气液分离设备,也称低压循环贮液桶。

低压循环贮液器同样设置在蒸发器通往压缩机的回气管路上,其同样起到气、液分离和保证向蒸发器均匀供液的作用。

另外对于小型制冷系统而言,还能起到融霜排液的作用。

使用了低压循环贮液器后,可以使得系统简化,便于实现自动化控制和提高制冷效率,因此在现代制冷系统中得以广泛应用。

低压循环贮液器是由钢板壳体及封头焊接而成的圆筒形密闭压力容器。

简体上焊有进气.出气、进液、冲霜回液、氨泵回液、氨泵供液、放油、排污、气一波均压、安全阀和压力表等管接头。

容器上部的进气管伸人器内并向下弯曲,出口端四周开有矩形出气口,末端焊有底板,避免蒸气直冲器底而影响连续供液。

出气管伸人器内,弯头向上,使得氨蒸气流出时再次折流,有利于将微小液滴充分分 离。

筒体中部的融霜排液管和进液管是伸人器内的向下弯头,出口朝向器壁,以利进人的液体沿壁面流向器底不会引起飞溅,并使夹带的润滑油被分离出来后沉积在器底。

氨泵回液管(也称自动旁通管)与齿轮氨 泵排液管上的旁通管相通,为齿轮氨泵输出过剩液体时,多余液体由回液管流回贮液器内,以免损坏氨泵(离心泵和屏蔽泵不需相通)。

氨泵供液管一般是两根成直角,并与地面垂直线夹角。
