英格索兰空压机吸气室和回流器介绍

1.英格索兰空压机吸气室:

吸气室的作用在于把气体从进气管道或中间冷却器顺利地引入叶轮,使气流从级的吸气室法兰到叶轮的吸气孔产生较小的流动损失。

有均匀流速,而且使气体经过吸气室以后不产生切向的旋绕而影响叶轮的能量头。

吸气室的形式基本上可以分为以下四种形式:

①轴向进气的吸气室。这种形式最为简单,一般多用于单级悬臂式鼓风机或空压机,为使进入叶轮的气流均匀,其吸气管可做成收敛形。

②径向进气的肘管式吸气室。由于该形式的吸气室进气时,气流转弯处易产生速度不均匀的现象,所以常把转弯半径加大,并在转弯的同时使气流略有加速。

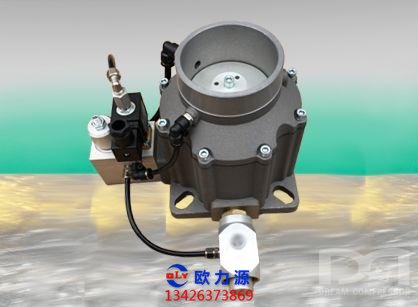

空压机吸气装置

③径向进气半蜗壳的吸气室。常用于具有双支撑轴承的空压机,当第一级叶轮有贯穿的轴时均采用这种形式的吸气室。

④水平进气半蜗壳的吸气室,该吸气室多用于具有双支承的多级离心鼓风机或空压机。

其特点是进气通道不与轴对称,而是偏在一边,与水平部分的机壳上半部不相连,所以检修很方便。

2.英格索兰空压机弯道和回流器

为了把扩压器后的气流引导到下一级继续进行压缩,一般在扩压器后设置弯道和回流器。弯道是连接扩压器与回流器的一个圆弧形通道,该圆弧形通道内一般不安装叶片。

气流在弯道中转180^弯才进入回流器,气流经回流器后,再进入下一级叶轮。

回流器的作用除引导气流从前一级进入下一级外,更 重要的是控制进入下一级叶轮时气流的预旋度,为此回流器中安装有反向导叶来引导气流。

回流器反向导叶的进口安装角是根据从弯道出来的气流方向角决定的,其出口安装角则决定 了叶轮进气的预旋度。反向导叶的作用是使气流速度平缓地变化,顺利地进入下一级叶轮。
