英格索兰空压机扩压器的运行原理

1.英格索兰空压机扩压器原理:

从叶轮出来的气体速度相当大,一般可达200~300m/s,高能量头的曲轴出口气流速度甚至可达500m/s。

这样高的速度具有很大的动能,对于后弯式或强后弯式叶轮,它约占叶轮耗功的 25%~40%,对于径向直叶片叶轮,它几乎占叶轮耗功的一半。

为了充分利用这部分动能使气体压强进一步提高,在紧接叶轮出口处设置了扩压器。

扩压器是叶轮两侧隔板形成的环形通道,结构抽气密封形式主要有无叶扩压器和叶片扩压器,无叶扩压器是由隔板两个平壁构成的环形通道,通道截面为一系列同心圆柱面。

进口截面轴向宽度常比叶轮出口宽 度略宽,即bg=bz+(1~2)mm,以便叶轮一旦和扩压器通道不对准时避免气流碰撞隔板璧。

扩压器内通道一般都作成等宽,即b4=bg= 常数。因为两侧壁作成 扩张形,即b>b3,会使气流扩张程度增加,气体分离损失加大,而减小扩压器内的效率。

作成收敛形,即b< bs,则对减少流动损失,提高效率有利,然而为 了达到同样的扩压效果,必须增加直径,而且加工较为复杂,现在已不采用。

叶片扩压器在环形通道内沿圆周均匀设置叶片,引导气流按叶片规定的方向流动。

叶片的形式可以是直线形、圆弧形、三角形和机翼形等,他们或分别制作,用螺栓与隔板紧固,或和隔板一起铸成。

叶片扩压器中,从叶轮到扩压器入口的过渡 段很重要,因为适当的过渡段可以改善自叶轮出来的气流不均匀性,减少流动损失,还可以降低叶片扩压器进口气流脉动所产生的噪声。

总之,两种扩压器各有优缺点,因而在空压机中都被普遍采用,在化工高压空压机中,无叶扩压器采用得比较多。

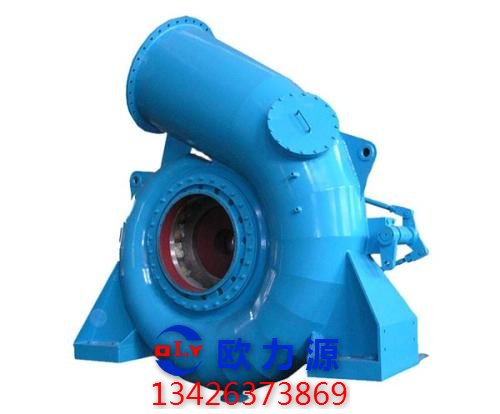

空压机蜗壳结构

2.英格索兰空压机蜗壳原理:

蜗壳也称排气室,其作用是收集中间段最后级出来的气流,将其导入中间冷却器进行冷却,或送到空压机后面的输气管道中去。

为一个沿圆周各流通截面积均相等的等截面排气室,气流沿圆周进入排气室汇总后由出气管引出,由于气流在排气室到排气管前一段截面处最大,而排 气管后的截面处气量最小,所以等截面排气室不能很好地适应这种流量。

试验证明,采用等截面排气室其效率不如采用截面随气量变化的蜗壳形排气室 为好,但等截面排气室的结构简单,制造方便,易进行表面机械加工,故目前仍有采用。
