英格索兰活塞连杆组的组装及传动装置的安装

1.英格索兰空压机活塞连杆组的组装

由于英格索兰空压机的高速运转,连杆同曲轴都是经过平衡的,而活塞的重量也要保证偏差小于3%。所以如果不是必须,连杆不能进行互换和更换。

(1)用活塞环撑涨器在活塞上安装活塞环,注意要使活塞环上有“UP”的一面向上。

(2)在活塞销孔的一边的安装一个活塞销卡簧。

(3)调整活塞,要使英格索兰空压机活塞在安装好后活塞上的“V”标记向着缸体外侧。

(4)在活塞销、活塞销孔和连杆铜套上涂上一层干净的润滑油,把活塞销安装到活塞和连杆铜套上。

(5)安装另一个活塞销卡簧。

(6)把连杆瓦的上半部分安装到连杆上。

注意:要保证安装的轴瓦背部和座孔的清洁,任何杂质都会影响配合间隙。

(7)调整活塞环的开口方向,相邻的两道环开口相差180,并错开活塞销孔的位置。

(8)把活塞环压缩器安装到活塞上。

(9)把准备安装活塞连杆的曲柄转到活塞上止点的位置。

(10)在连杆瓦和曲柄上涂上一层润滑油。

(11)把活塞连杆组安装到相应的缸套内,用安装锤轻击活塞,使其下移,直到连杆大头落到曲柄上。

(12)安装连杆瓦盖

(13)把连杆螺栓用50~60N.m的扭矩预紧,然后再上紧120。

(14)用同样的方法安装其他的连杆活塞组。

(15)安装边盖和边盖密封垫,并上紧螺栓。

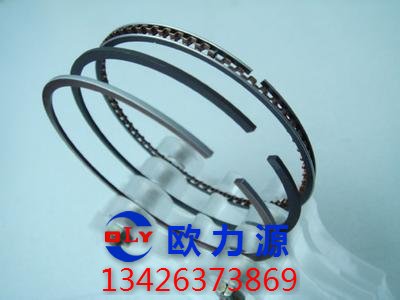

英格索兰活塞环

2.英格索兰空压机上盖及调速器传动装置的安装

(1)安装前盖板密封垫和前盖板。

(2)安装前盖板固定螺栓和锁片。

(3)安装上盖密封垫,为方便安装和保证密封严密,可以在密封垫上抹上一层密封胶。由于调速器传动装置并设有密封垫.需要在结合部位抹上一层密封胶。

(4)在调速器传动装置下部的油管上安装密封圈,并在密封圈上涂上适量润滑脂

(5)把调速器传动装置的油管插到缸盖油管的孔内。

(6)安装调速器传动装置的固定螺栓。

(7)安装英格索兰空压机上盖,并在上盖和调速器传动装置的结合部位安装密封垫。

(8)安装上盖固定螺栓。

(9)安装呼吸阀和呼吸阀导向管。
