钳形电流表详情介绍

钳形电流表由电流互感器和电流表组成。

互感器的铁心有一活动部分,并与手柄相连,使用时按动手柄使活动铁心张开。将被测电流的导线放入钳口中,放开后使铁心闭合。

此时通过电流的导线相当于互感器的一次线圈,二次线圈出现感应电流,其大小由导线的工作电流和圈数比确定。

电流表接在二次线圈两端,因而它所指示的电流是二次线圈中的电流,此电流与导线中的工作电流成正比。

所以只要将归算好的刻度作为电流表的刻度,当导线中有工作电流通过时,和二次线圈相连的电流表指针便按比例发生偏转,从而指示出被测电流的数值,钳形电流表虽然有使用方便等优点,但它的准确度不高,一般用于不便拆线或不能切断电路及对测量要求不高的场合。

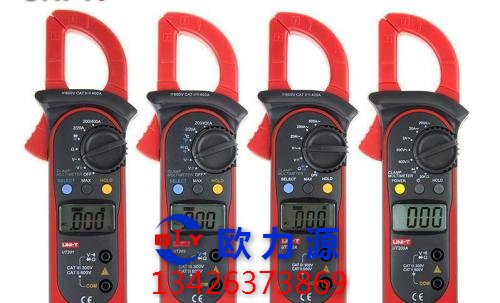

钳形电流表

钳形电流表的精确度虽然不高(通常为2.5 级或5.0 级),但由于它具有不需要切断电源即可测量的优点,所以得到广泛的应用。

例如,用钳形电流表测试三相异步电动机的三相电流是否正常,测量照明线路的电流平衡程度等。钳形电流表按结构原理的不同,分为交流钳形电流表和交、直流两用钳形电流表。

用钳形电流表测量线绕式异步电动机转子电流的方法

用钳形电流表测量绕线式异步电动机的转子电流时,必须选用具有电磁系测量机构的钳形表,如采用一般常见的磁电式整流系钳形表测量,指示值与被测量的实际值之间会有很大的误差,甚至出现没有指示的情况。其原因是,整流式磁电系钳形表的表头是与互感器二次线圈连接的,表头电压是由二次线圈得到的。

当采用此种钳形表测量转子电流时,由于转子上的频率较低,表头上得到的电压将比测量同样电流值的工频电流小得多,有时电流很小,甚至不能使表头中的整流元件导通,所以钳形表没有指示或指示值与实际值有很大误差。

如果选用电磁系测量机构的钳形表,由于测量机构没有二次线圈,也没有整流元件,磁回路中的磁通直接通过表头,而且与频率没有关系,所以能够正确指示出转子电流。

用钳形表测量小电流的方法

用钳形表测量电流时,虽然具有在不切断电路的情况下进行测量的优点,但北准确度不高湖量8 议着校大。尤其是在测量小于5A 的电流时,其误差会远相过允订范围。 为弥补钳形表的这一缺陷,实际测量小电流时,可采用下述方法。

将被测导线先维绕儿圈后,再放进钳形表的钳口内进行测量。但此时钳形表所指示的电流值并不是所测的实际值,实际电流值应为钳形表的读数除以导线缠绕圈数。
