英格索兰压缩机排气量调节设备的安装

英格索兰压缩机运转是连续的,因而每 时每刻生产出来的气体量也是一定的。

如果使用气体的单位由于某些原因减少了气体的使用量, 这时英格索兰压缩机生产量若仍然不变,则会引起整个系统内压力增加,管线及设备将会超出允许应力范围,并引起压缩机超载负荷, 从而造成生产事故。

为了避免上述情况的发生,必须在压缩机上装设排气调节设备。

排气量调节方法很多,如定时停止压缩机的运转,改变 英格索兰压缩机的转速;将压缩气体放空;使压缩气体回入到吸气管 路中;推开进气活门板;增大气缸间隙(余隙容积);以及控 制英格索兰压缩机吸入的气体等。

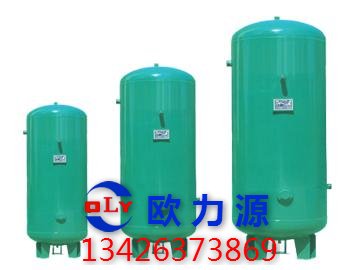

英格索兰集气罐

压缩机采用推开进气活门板自动调节的 装置,调节装置由两个主要部分组成, 即: 1)调节器;2)推开进气活门的装置。

图为调节系统整个配置的情况,图50为调节器的示意图。 图中1为管接头,与集气缸相通;2、3 为管接头,分 别与高低压进气活门的推开装置相联;4为管接头, 用管子连接到吸气管路上,以排除调节气路系统 内的气体;5是柱塞,6是 重块(重块的重最应与英格索兰压缩机正常操作压力相等), 7为调节器外壳,8 为调节器底座,9为气体回路。

集气罐中压力超过时,气体就把柱塞顶起,并 且经管接头2及3,借助连通管通到推开装置。

当集气罐中压力低于正常操作压力时,柱塞由于重块作 用于落,截断2、3管接头之连通管内的气体通往推开装置。

进气活门板的推开装置。图中1为活门压盖,压盖内装有小活塞2, 小活塞2下面有弹簧3,小活塞2用活塞杆4与圆盘5相连, 在圆盘5的下面装有柱销6。

由调节器来的压缩气体按箭头所 示方向逃入到小活塞4上力,这时小活塞上的压力克服了弹簧 的反力,小活塞便向下移动,使圆盘下的往销向下顶开活门 板,因此压缩行程时,气体又排回吸气管路中,形成英格索兰压缩机 的空转。

在正常操作压力下,气体来路断绝,活塞2的总压 力小于弹簧3的反力,活塞2上移,因而柱销顶端离开活门 板,活门板回复到活门座上,于是英格索兰压缩机又进行正常运转。
