空压机活门的安装流程及注意事项

在气体压缩过程中,活门是用来分配进入气缸或由气缸排出的气体。它是英格索兰空压机上重要部件之一。

活门的种类很多,在往复英格索兰空压机内,多采用环状的板片活门。

英格索兰空压机的进气及排气活门都是双环式板片活门,其 组立后的示意情况如图23所示,(甲) 为进气活门,(乙) 为排气活门,图中活门板2成环形,盖在活门座1的环形孔隙 上,在活门板2与活门盖4间有弹簧3,借弹簧的力,活门板经 升高后可以回到原位上;弹簧不是直接与活门板接触的,而 是在弹簧上端罩有弹簧罩5,活门坐与活门盖用螺栓6连接在 一起。

进气活门和排气活门在构造上完全一样,而仅仅是活门 盖的位置不同。在进气活门上。活门盖在活门座的下面;而 在排气活门上,活门盖则在活门座的上面。故安装时需注意 不要安错。

活门板是在冲击负荷下及有温度的条件下工作。其容易 因磨损及金属疲劳而损坏。对活门板的材料及加工要求都很 严格,活门板材料一般用铬钢,因为铬钢能承受冲击负荷及 耐磨损的性能。

活门板在制造过程中要进行良好的热处理, 以增加活门板的韧性和硬度。

活门座及活门盖的材料都是铸铁,而弹簧是用碳钢丝或 铭钒合金钢丝卷成的。

安装活门最主要的技术条件是必须使活门板与活门座严 密的吻合,不然会造成活门板严重磨损现象,使压缩气体会 通过不严密的缝隙而大量返回。这样就降低了生产能力。

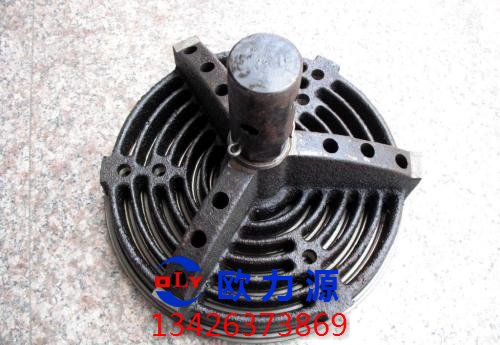

英格索兰空压机活门

英格索兰空压机活门的安装操作如下: 首先把各个活门另件拆卸,并清洗干净,然后进行活门 板及活门座上支持活门板的筋条的研磨。

在平板上涂上很薄的一层红铅油(用机油调合红铅粉),再把活门 座与活门板相接触的一面铺放在平板上,活门座上的联 接螺栓插在平板中央的小孔中(研磨时在活门座上栓入 联接螺栓) ,绕圆周方向正反地研磨活门座数次后,再 用刮刀刮削活门板支持筋条上有色跡的地方。

这样重复上述操作,一直达到色跡均匀分布在支持筋条板面上才算完工。

在活门板研磨时,先要辨别出与活门座接触的面,此面 一般加工或打磨较光滑。

然后同样在平板上涂上一层红铃油,以此光滑的面铺在平板上并磨擦 数次,辨别其不平处用刮刀进行刮削使平之。

活门座与活门板研完后,把它们清洗掉,并涂上粘度大 的机油,使活门板粘在活门座的筋条上。

然后从活门座内灌煤油,这时若煤油不渗漏出来,则认为研磨质量良好。

也有用较简单的方法检查,即在清洗活门板及活门座后,将活门 板正确地放置在活门座的支持筋条上,以左手的食指及中指 按在活门板边缘的一点上,而在此点对称(相差180) 的点 用右手的食指进行敲击,听活门板发出的响声,就可以判断 活门板与活门座密合的程度。

其次要进行弹簀强度的检查,每个弹簧的强度要一样, 才能保证整个活门板的升高度一样。

检查弹簧强度时,用食指在每个弹簧上按一按,检查它们的 强度是否都是一样。

各个弹簧的螺旋圈数及自由长度都应一样,一般活门板的升举 高度不能大于3-4毫米。

最后把各个另件组立好,在气罐与活门座接触的地方, 安上油纸薄垫,而后把活门装进去。
