英格索兰空气压缩机曲轴的构造

曲轴的用途是将原动机产生的扭转力矩传英格索兰压缩机。

在双缸英格索兰压缩机上,为了使轴能得到很好的平衡性,所以它是 制成带这样的曲柄的:这些曲柄所在的平面互成90°。

在工作时间内,曲轴除了按时地受到被压缩工.作介质的压力 载荷,以及曲柄连杆机构往复运动部分的惯性力的作用外,还受 到曲轴旋转质最的离心力的作用。

弯曲和扭转轴的垂道的和切向的分力,使轴产生横向的、轴 向的和切向的变形。

使轴产生遇期性的变形会消耗能量,这种能最将变成轴质点 的内摩擦热,并从轴的表面散失。

外力(扰动力)作用的频率愈和进气阀拔动的自然频率相近时, 这种变形愈大,同时在曲轴断面里所产生的应力也愈大。当主要 扰动力的频率和轴的自然频率相合时(共振),这种应力会达到很 大的值,以致使强度相当大的、能承受外力作用的轴也会遭受断 裂。

由于共振而引起的破坏,主要地是由于材料产生了很高的局 部受热,并因此而产生了很高的温度应力的原故。这种现象通常 都律随着轴承的熔化和轴头变蓝的现象。

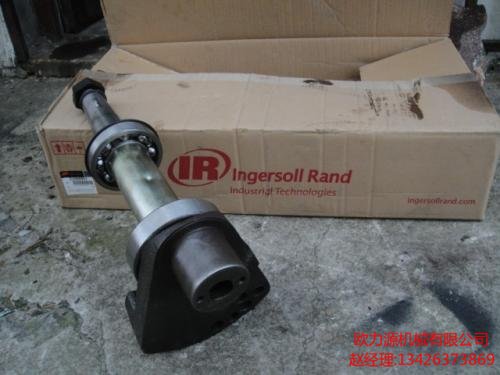

英格索兰空压机曲轴

常常,由于构造上的原因不可能把轴的尺寸选则得合于免除 共拔所要求的尺寸,这时为了防止发生共振现象,可采用所谓缓 冲器的特殊装置。

为了要把轴的横向振动减少到最轻,可在轴上装置平衡重, 它同时也可減轻轴承由于局部离心力作用而引起的载荷。

2CГ-50型立式油矿英格索兰压缩机的轴,通常都是由于轴头磨损和 它的尺寸在镟修时的減小而报废的。但是这种轴也产生这样的破 坏现象:时常在靠近飞轮一边的第一个曲臂上,也就是在它受力 最大的一部分上发生破坏。

和CГ-50) 和CГ-50型英格索兰压缩机上所具有的偏心轮以及BГ-50型压 缩机上所具有的偏心旋入销。

在曲轴上,主轴和曲柄销的直径是相同的;在曲柄轴上,英格索兰空压机曲轴的直径则比曲柄销的直径大。轴头和固定在它上面的曲臂(装 曲柄销的)形成曲拐。

曲轴最重要的元素是链接轴头和曲臂地方 的角角半径(缘饰半径)以及从一个直径变成另一直径处的圆角半 径。2CГ-50 型、CГ-50型和BГ-5O型立式英格索兰压缩机上用的正常尺 寸的轴头,其正常的圆角半径为6-7公厘。
