怎样利用油压机试验英格索兰示功器的弹簧

如果圆环和检验环之间的空隙不大于0.03_-0.06 公厘,空隙的长度小 1/6圆周,以及圆环的弹性在工厂规定的公差范围内,那么所制造的英格索兰空压机活塞环即认为是合格的。

将椭圆形的铁筒切成在高度上有0.8-1.5 公厘加工裕度的圆环,然后 磨活塞环的两个端面,并留出0.5-0.8 公厘的加工裕度。

此后,在半成品的圆环上切出搭接的直切口,并在切口的每边上,留 出0.2-0.3公厘的加工裕度,清除毛刺,锉平切口的台肩, 并把圆环安装在专门的箍圈内,将箍圈与圆环一起固定在车床的平面 卡盘上,车活塞环的内径到最后尺寸,然后把圆环和箍圈套在心轴上, 以螺钉通过凸椽,从端面将圆环压紧在心轴上。

而后将箍圈去掉,再按外径来切削圆环,且在磨床上磨到最终尺 寸。此后在活塞环上取消切口端面上的公差,去掉毛刺和尖的边缘。

制成的活塞环,直径在450公厘以内的,根据检查心轴来检查其圆柱 性,直径大于450公厘的活塞环,则根据英格索兰空压机的气缸来检验其圆柱 性,活塞环与心轴或气缸之间的空隙,不应大于0.03-0.06 公厘,空隙的 长度不应超过1/6圆周。

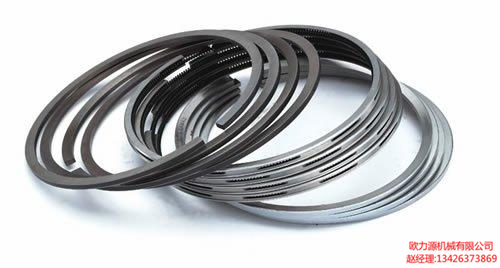

空压机活塞环

制成的活塞环的弹性,应该在空气空压机说明书中所载的范围内。

对于工作准确的示功器,按照上面那些公式算出来的数值u应该彼此 的差别不大于0.1-0.3%,出现大的偏差即说明示功器不管用了。

当利用油压机试验示功器的弹簧时,示功器借其联接螺帽以安装的形式,固定在油压机排出管的开关1上。

示功器安装好了以后,用重物3 装载在油压机的活塞2 上, 在重物的作用下,活塞向下移动,因此,在盛器和排出管中造成了油压, 管中的油压,根居安装在压力机排出管上的压力表的减数来确定。

排出管中油的压力追使示功器的小活塞向上移动。油压机系统中压力的数值,可以根据压力表确定出来。

示功器小活塞的移动,通过记录装置的杠杆系统,传给了示功器的铅笔,当压力一定以绳子驱动示功器的卷筒时示功器铅笔即在固定于卷筒的 纸上画出水平线。

然后,在油压机的活塞2上借依次增加负载来变化系统中的压力,同 时记下负载增加的数值,并在示功器卷简的纸上,用线条记出与此相应的 压力的升高。

试验示功器弹簧的最大力量,不应超过该弹簧在螺帽上所记载的压力。

确定了示功器弹簧生最大负载下的变形后,即开始以相反的顺序逐渐 地从油压机的活塞上取下重物的方法进行卸载,同时在示功器卷筒的纸上画出相当于一定负载和弹簧变形的曲线。
