英格索兰空压机滚动轴承的拆卸

英格索兰空压机滚动轴承的拆卸方法与其结构有关。对于拆卸后还要重复使用的滚动轴承,拆卸时不能损坏滚动轴承的配合表面,不能将拆卸的作用力加在滚动体上,要将力作用在紧配合的套圈上。

图4-18 所示的拆卸方法是不正确的。为了使拆卸后的滚动轴承能够按照原先的位置和 方向进行安装,建议拆卸时对滚动轴承的位置和方向做好标记。

拆卸圆柱孔滚动轴承的方法有四种: 机械拆卸法、液压法、压油法、温差法。

(1) 机械拆卸法

机械拆卸法适用于具有紧(过盈) 配合的小滚动轴承和中等滚动轴承的拆卸, 拆卸工具为拉出器,也称拉马。

①英格索兰空压机铀上滚动轴承的拆卸 将滚动轴承从轴上拆卸时,拉马的爪应作用于滚动轴承的内圈,使 拆卸力直接作用在滚动轴承的内圈上(图4-19)。

当没有足够的空间使 拉马的爪作用于滚动轴承的内圈时,则可以将拉马的爪作用于外圈上。

必须注意的是,为了使滚动轴承不致损坏,在拆卸时应固定扳手并旋转 整个拉马,以旋转滚动轴承的外圈,从而保证拆卸力不会作用于同一点上。

拉马作用于滚动轴承内圈

②英格索兰空压机孔中滚动轴承的拆卸。

当滚动轴承紧紧配合在壳体孔中时,则拆卸力必须作用在外圈上。

调心滚动轴承经常通过旋转内圈与滚动体,从而便于拉马作用在外圈上进行拆卸,如图 4-21所示。

安装滚动轴承的孔中无轴肩的情况,则可以采用手锤锤击套简的方法(图4-22),从而 通过拆卸外圈的方法拆卸整个滚动轴承。

但要注意,不能取用有尘粒存在处的锤子,否则,这些尘粒会落在滚动轴承上 从而导致轴承损坏。

空压机壳体中调心滚动轴承的拆卸

对于与轴和孔均为过盈配合的深沟球滚动轴承,可以使用专门的拉马进行拆卸, 如图4-23所示。

拉马的臂必须小心地置于滚珠轴承内部,以夹紧滚动轴承的外圈。然后装上螺杆 并旋转,直至拆下轴承。

(2) 液压法

液压法适用于具有紧配合的中等滚动轴承的拆卸。拆卸这类滚动铀承需要 相当大的力。常用拆卸工具为液压拉马,其拆卸力可达500kN,如图4-24所示。

(3) 压油法

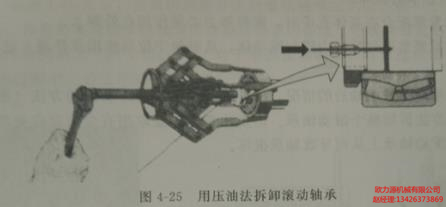

压油法适用于中等滚动轴承和大型滚动轴承的拆卸,常用的拆卸工具为油 压机,如图4-25所示。

用这种方法操作时,油在高压作用下通过油路和轴承孔与联轴器之间的 油槽挤压在轴孔之间,直至形成油膜,并将配合表面完全分开,从而使轴承孔与轴颈之间的摩擦力变得相当小,此时只需要很小的力就可以拆卸滚动轴承了。

由于拆卸力很小,且拉马直接作用在滚动轴承的外圈上,因此,必须使用 具有自定心的拉马。

使用压油法拆卸滚动轴承,拆卸方便,且可以节约大量的劳力。

用压油拆卸滚动轴承

(4) 温差法

温差法主要适用于圆柱滚子轴承内圈的拆卸。加热设备通常采用铝环,如 图4-26所示。

首先必须拆去圆柱滚子轴承外圈,在内圈滚道上涂上一层抗氧化油。然后将 铝环加热至225℃左右,并将铝环包住圆柱滚子轴承的内圈。

再夹紧铝环的两个手柄,使其紧紧夹着圆柱滚子轴承的内圈,直到圆柱滚子轴承 拆卸后才将铝环移去。

如果圆柱滚子轴承内圈有不同的尺寸且必须经常拆卸,则使用感应加热器比较好(图4- 27)。将感应加热器套在圆柱滚子轴承内圈上并通电,感应加热器会自动抱紧圆柱滚子轴承 为圈,且感应加热,握紧两边手柄,直至将圆柱滚子轴承拆卸下来。
