空气压缩机径向轴承的检测和测量方法

径向轴承由于在瓦块与基环间有均压块,因此还有良好的均载减载能力。米契尔型止推轴承可以整体拆装,主要用在简形缸体的压缩机中。

1.拆卸程序

①拆去仪表探头和其他妨碍轴承拆卸的仪表接线。

②拆轴承盖中分面螺栓和定位销,用顶丝轻轻顶起轴承盖,然后吊开英格索兰轴承盖。

③拆开轴承体中分面螺栓,拆去径向轴承上部。

④用抬轴专用工具轻轻将轴提起,提起高度以下半轴承体能刚好绕轴转动为限,且不得超过0.15mm。

将下轴承体绕轴翻转至轴颈上部,拆去下部轴承。注意: 不得在转子两端 同时提起转子,也不得在未揭大盖的情况下使用天车起吊转子。带热敏元件的轴瓦在翻转中不得损伤仪表导线。

⑤记录每个瓦块在轴承壳中的位置和方向,松开并拆去瓦块背部定位螺钉,依次取出各瓦块。

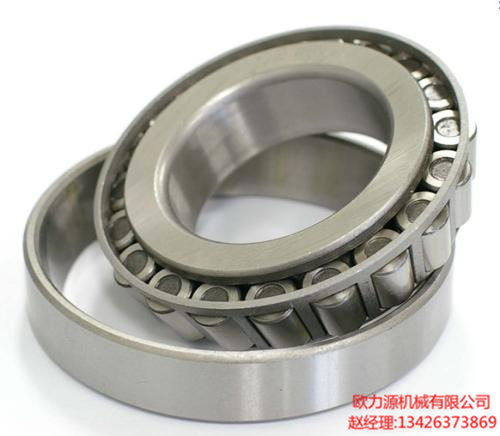

英格索兰空压机轴承

2.轴承间隙的测量方法

(1) 假轴法

①假轴的直径与轴承的实际工作轴颈相差在0.05mm 以内,假轴的中心线与工作水平 面的垂直度误差在0.02mm 以内。

②将轴承组合在假轴上,拧紧中分面螺栓,用0.02mm 的塞尺检查中分面无间隙。

③架千分表并沿工作时的垂直方向上下抬动干燥机,千分表读数假定为S(mm),考 虑瓦块的倾绕效应,实际的轴承间隙为C(mm),则对五块瓦结构有: C =0.894S。

此外,还需计入假轴与实际轴领的差值。

(2) 抬瓦法

抬瓦法所测间隙的计算方法和测量方法与假轴法相同,但应将转子吊出, 支承于支架上抬动轴承即可。

(3) 压铅丝法

①所采用的铅丝直径应比所测间隙大30%~50%。

②对轴承壳体中分面和轴承座中分面,用0.02mm 塞尺检查,中分面应无间隙且个错口。

③测量两上瓦瓦块中部处的铅丝厚度S,则实际的轴承间隙C为: C =1.1S。

3. 瓦背配合情况的测量

瓦背配合情况,现场施工时俗称“瓦背紧力”。

(1) 压铅丝法

在瓦壳背部和轴承座中分面分别放置直径0.1~0.2mm 的铅丝测量, 两铅丝压后的厚度差值,即为瓦背配合的间隙或过盈。

(2) 直接测量法

测量轴瓦壳外径和轴承座内孔径,两径之差即为瓦背过盈或间隙。
