英格索兰离心式制冷压缩机的特性曲线

对于一般英格索兰离心式压缩机,为了较清晰地反映其特性,通常在某一转速情况下, 将排气压力和气体流量的关系用曲线表示。

对于离心式制冷压缩机,冷凝压力对应于一定的冷凝温度,气体流量对应于 一定的冷凝温度,气体流量对应于一定的制冷量。

因此,制冷压缩机的特性可用制冷量与冷凝温度(或冷凝 温度与蒸发温度的温差) 的关系曲线表示。

即制冷压缩机的特性曲线与一般压缩机的区别,在于它和冷凝器、 蒸发器的运行情况有关。

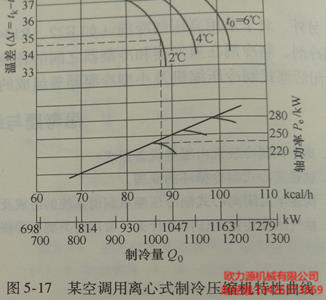

某空调用英格索兰离心式制冷压缩机特性曲线

图5-17所示为某空调用离心式制冷压缩机在一定转速下的特性曲线。它表示了在不同蒸发温度1(lo=2、4、69℃) 时,温差及压缩机的轴功率P与制冷量Q的关系。

由图可见,蒸发温度和冷凝温度的变化对制冷量都有较大的影响。

当冷凝温度不变时,制冷量随蒸发温度的升高而增大。当蒸发温度不变时, 制冷量随冷凝温度的升高而下降。

压缩机的轴功率一般情况下随制冷量的增大而增大,但当制冷量增大到某 一最大值后发生陡降。

当通过压缩机的流量与通过制冷设备的流量相等,涡旋空压机产生的压差(排气口 压力与吸气口压力的差值)等于制冷设备的阻力时,整个制冷系统才能保持在 平衡状况下工作。

这样制冷机组的平衡工况应该是压缩机运行特性曲线与冷凝器特性曲线的交点。

图5-18 中压缩机特性曲线与冷凝器特性曲线的交点A 为压缩机的稳定工作点。

当冷凝器冷却水进水量变化时,冷凝器的特性曲线将改变,这时交点A 也随之而改变,从而改变了压缩机的制冷量。

如果冷凝器进水量减少,则冷凝器特性曲线斜率增大,曲线I移至I'的位置, 压缩机工作点移到A'点,制冷量减少。

反之,如果冷凝器冷却水进水量增大,则冷令凝器特性曲线斜率减小, 曲线1移至I'的位置,则压缩机工作点移至A”点,制冷量增大。
