英格索兰空气机零配件的拆卸方法

1.拆卸排气端盖

1) 拆除将排气端盖固定到英格索兰空压机排气端座上的螺钉,留下一个顶部的螺钉以防压盖突然掉下。

2) 拆下最后个螺栓。如果垫片粘到排气端盖或排气端座上,用小锤轻敲盖的侧面使垫片脱落。

3) 记录拆排气端盖时拆下的定位销位置,组装时请安装在原有位置。

2.拆卸平衡活塞

1) 拉出平衡活塞套。由于有间隙,很容易完成。

2) 拆去0形圈。

3) 将平衡活塞固定到轴上的螺母锁紧垫圈的爪弄直,用随机工具中的螺母扳手卸去螺母。

4) 用吊孔螺栓将平衡活塞沿与轴平行的方向拉出,平衡活塞的销将留在键槽中。

5) 如果还想拆去轴承,这时要拆去内部的挡圈。

用吊孔螺杆拆卸平衡活塞

3. 拆卸轴承压盖

1) 拆去所有的轴承压盖固定螺钉。

2) 在轴承压盖上的对称点处攻有盲丝孔。平衡地装上螺钉以便压起轴承压盖。 当间隙足够以后,用小铲将垫片从法兰面上剥离,注意不要损坏垫片。

3) 取出碟簧以及轴承压套。

4.拆卸滑阀、转子及机体

1) 由于螺杆制冷压缩机的转子很重,当拆卸转子时需要用麻绳或尼龙带。当清洗机体时, 用绳子将转子以及排气端座悬挂起来,连同排气端座一起从机体中拉出。

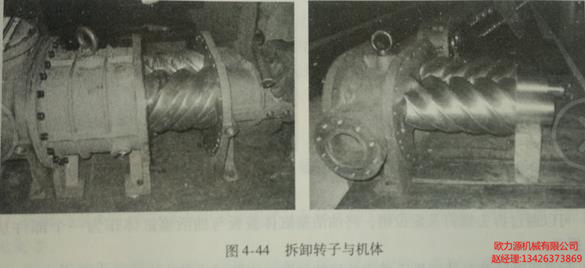

拆卸转子与机体

2) 注意不要碰坏吸气端座内的主轴承。

3) 不要将转子直接放在地板上否则会损坏齿边。将转子轴放在支架上。

4) 握住滑阀,将滑阀拉出机体。

5) 滑阀导管末端有一个螺母,将它拆下,然后拆下锁紧垫圈。

5.拆卸吸气端座及滑动轴承

1) 折去将吸气端座活定于机体上的所有螺钉。

2) 将一些螺钉装到机体侧的盲丝孔中,以平衡地顶开吸气端座。螺钉应该交替地一点 点地拧紧,使吸气端座均勺的压起。

3) 定位销拆去后,将吸气端座移离机体。

4) 拆去阴转子孔密封盖。

5) 要拆滑动轴承,首先要拆去相应挡圈,然后从转子侧推出轴承。如需用小锤来拆下 轴承,用木块或类似的东西垫在上面以免损坏。

6.拆卸推力轴承

推力轴承是压缩机中最重要的部件之一。压缩机性能的良好体现取决于正确的安装及推 力轴承的调节,否则将导致操作故障。

因此,装配及拆卸轴承时一定要特别地小心。

该轴承在确定转子的排气端面与轴承座之间的间院方面起者很重要的作用。 推力轴承的拆卸步骤如下:

1) 将碟簧与轴承压套取出。

2) 将固定推力轴承的螺母上的锁紧垫圈的爪弄直,拆去螺母。

3) 推力轴承内圈与轴之间为间隙配合。将一段直径为2mm 左右的带有小勾的钢丝插 入轴承外圈与轴承压套之间,勾住轴承压套并将其拉出。

4) 轴承隔圈位于轴承之后。零件上都做了标记以区分哪些是阴转子的,哪些是阳转子的。 将相关的零件放在一起以免混淆。不正确的装配将导致配合尺寸上的错误,引起压缩机 铰死。

7. 拆卸排气端座及主轴承

一般来说,压缩机的这一部分不需要进一步的拆卸,因为排气端座与机体拆开之后基本 没有什么零件了,如无需要可保持该状态。

为了拆出主轴承,用钳子先拆去轴承盖侧的挡圈,然后拉出主轴承。如果轴承装得很 紧,用小锤垫着木块敲出。不要用木块直接敲击轴承。检查轴承内径及转子轴外径以确定是 否有异物附着在轴承上。
