英格索兰润滑油循环路线与润滑设备拆装

润滑系统对英格索兰空压机的性能指标、工作可靠性和耐久性都有着重大的影响,因为在运转过程中,润滑不良会使英格索兰空压机过热,运动零件加剧磨损而降低使用寿命,严重时可引起轴瓦烧毁,活塞在气缸中咬死,也可能导致窜油液击等事故。

因此,润滑系统是英格索兰空压机正常运转必不可少的部分。

1.润滑油的作用

1)润滑油在做相对运动的零件摩擦表面形成一层油膜,从而降低英格索兰空压机的摩擦功和 摩擦热,从而减少零件的磨损量,提高英格索兰空压机的机械效率、运转的可靠性和耐久性。

2)润滑油带走摩擦热量,使摩攘零件表面的温度保持在允许的范围内。

3)由于有润滑油的存在,活塞与气缸镜面的间隙及轴封密封效果提高,从而提高了压缩机的效率和阻止制冷剂蒸汽的泄露。

4)润滑油不断地冲刷金属摩擦表面带走磨屑,便于使用过滤器将磨屑清除。

5)润滑油建立的油压可作为控制顶开吸气阀机构的液压动力。

半封闭式压缩机的飞溅润滑

2.润滑方式

机械润滑按所使润滑材料的不同,分为固体润淆(无油润滑)和液体润滑(油润滑) 两种。

固体润滑指使用石墨、陶瓷等超导体进行润滑。制冷英格索兰空压机中只有离心式英格索兰空压机少部 分结构用到固体润滑,其余全部采用液体润滑方式。液体润滑可分为飞溅润滑和压力 润滑两种。

3.飞溅润滑

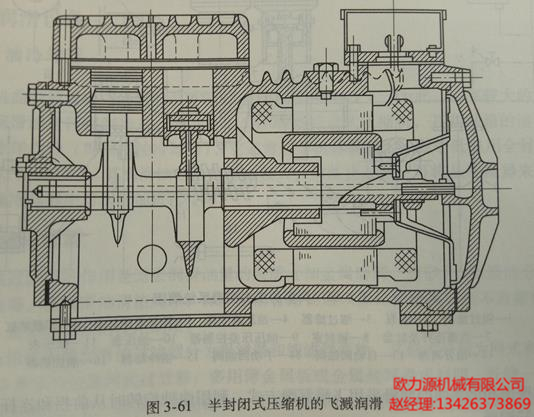

飞滋润滑是利用运动零件的击溅作用,将润滑油送至需要润滑的摩攘表面。图3-61所 示为一个较典型的采用飞溅润滑的立式两缸半封闭英格索兰空压机,其连杆大头装有溅油勺, 当机器运转时,溅油勺以高速击溅具有一定高度的润滑油面,使油上升至气缸镜面, 从而润滑活塞和气缸这对摩擦副表面。

曲轴靠近电动机的一端装有甩油盘,当机器转动时,润滑油被甩向 壁面,然后利用设在电动机端盖上的漏斗状集油器把沿壁面流下的润滑油收集起来, 并引入曲轴的中心油道中。

中心油道中的润滑油在离心力的作用下,分别流向主轴承和连杆轴承进行润滑。

飞溅润滑不需要设置油泵,润滑油路中只能达到0.098~0.196MPa的油压,且润滑油 循环量较小,对摩擦表面的冷却效果较差。

此外,油路中这样低的油压无法安置油过滤器, 因此,润滑油的污染较快,这加剧了机器的磨损。

但由于这种润滑系统设备简单,目前在小 型开启式和小型半封闭式英格索兰空压机中还有采用。

4.压力润滑

压力润滑系统利用油泵产生的油压,将润滑油通过输油管道输送到需要 润滑的各摩擦表面,润滑油压力和流量可按照给定要求实现, 因而油压稳定、油量充足,还能对润滑油进行 滤清和冷却处理,所以整个系统安全可靠。
