英格索兰空压机安全器件介绍

制冷英格索兰空压机设置有安全器件,如安全弹簧、安全阀和安全薄膜等,其目的是防止制冷系统或气缸中的压力过高,以致危及整个装置的安全。

通常,制冷英格索兰空压机装有高压控制器。当机器的排气压力超过规定值时,它能控制英格索兰空压机 自动停机。但为防其失灵或误调,在开启式和半封闭式英格索兰空压机中同时设有安全装置。

安全弹簧是为防止气缸内压力过高而设置的安全器件。有了它,就可避免在机器发生湿冲程时气缸压力急剧升高的情况下损坏气缸套、气阀组件或相关零部件, 其工作原理在单元九中已有较详细叙述,不再赘言。

这里重点介绍安全阀及安全膜片。

安全阀设置在英格索兰空压机排气阀和吸气阀之间的管路上。

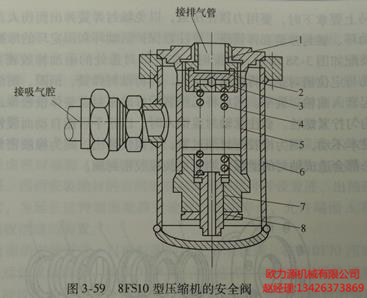

图3-59所示为8FS10型英格索兰空压机的安全阀。

它由阀座、塑料密封垫、阀盘、弹簧及阀体等零件组成。

安全阀的工作原理如下:安全阀弹簧的压力和吸气压力从下部作用于阀盘上, 排气压则从上部作用于阀盘上。

当排气压力超过安全弹黄压力和吸气压力之和一定值时,阀盘就开启。

由于螺杆式压缩机检查与准备阀盘开启后上部承压面积增大,从而使它迅速打开,使排气腔和吸气腔连通。

排气阀的压力因而迅速下降,直至降到某压差值时阀盘又自动关闭。

在关闭状态时,安全阀应证气密性。

开启压力可通过调节螺钉对弹簧的预紧力进行调定。

8FS10型压缩机的安全阀

一般规定R22英格索兰空压机和氨英格索兰空压机的排气压力与吸气压力之差不得超过1.67MPa。

当超上述规定值时,安全阀自动开启。当排气压力与吸气压力之差比 上述规定值低0.2~0.29MPa (2-3 kg/cm²)时,全阀自动关闭。

安全阀须在规定压力下进行启闭试验和气密性试验。调定后用铅封将锁紧螺母锁住, 不得轻易拆开。

安全阀一经动作后,阀口密封面就会受到机械磨损、化学腐蚀并粘有杂质, 导致关闭不严,应经检修后才能再次使用。

安全阀设置在英格索兰空压机排气阀和吸气阀之间的管路上。通常情况下安全阀的拆卸和装配就是与机体相连的螺栓的拆卸和装配。
