空气压缩机平面积的测量

为确定空气压缩机的指示功率,必须先知道示功图的面积。 计算中容许的误差取决于面积测量的准确程度,此误差不应超过0.5%。

足够准确的示功图面积的测量可以用专门伙器——求积仪来进行。 最普通的求积仪型式如图82a所示。

在量度示功图面积时,应该把环绕装置6的锥尖(或针)安 置在所测量的面积的轮廓线上(最好在测量之前先在轮廓线上定 一循环的开始点)并把计数器上的读数记录下来。

第一位数字从计教器8上取,第二位和第三位数字由计数器9上取,第四位数 字根据游标尺10读出。

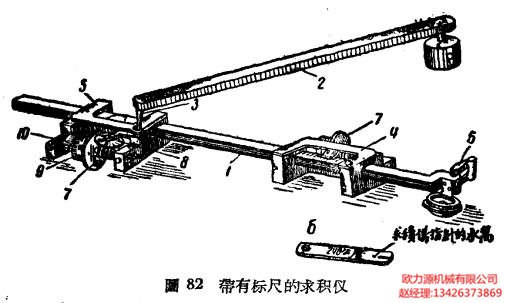

带有标尺的求积仪

然后按照所测量面积的轮廓均匀地(无剧烈推动的)环绕一周,当求积仪的锥尖回到 出发点的位置时,即可从计数器以同样的顺序取下读教。

将读数之差乘以求积仪的比例,即得到所求的面积。按照采取环绕的方向的不同, 第二个数据可能比第一个数据大或小。但在任何情况下均应从大的数据中 减去小的。

求积仪的此例用测量任一已知面积,如面积为10000公厘的正方形面积或圆面积来确定。

当使用专为每一种仪器设置的标尺时可以得到最准确的结果。

在纸上画出一条直线,将标尺放在纸上,使其薄边与直线相 吻合。在有环绕扁平的求积仪中,你尺被用棒针来代替,针的 末端放在计数器的凹坑中。同时求积仪的杠杆应该近似地成直角。

求积仪安置好以后,先把计数器上的读数取下来(如果有两 架求积仪,那末就取下两个读数),再画一个完整的圆圈,并重 新取下计数器上的读数。

以读数之差除以所包围面积之数值(标尺上所记载的),即得到求积仪的比例。

为了避免误差,活塞式制冷压缩机面积的测量必须在一张铺有制图纸的桌子上 进行。求积仪的位置应这样来选取,使其杠杆所构成的角度不小 于60度,也不大于120度。

当以不同的环绕方向测量数次(3-5)时,确定的示功图面积可以达到很大的准确度。

最后采用算术平均的计算结果。
