螺杆式空气压缩机的空气分配

螺杆式空气压缩机中,吸气和排气的过程是由自己动作的 吸气阀和排气阀来控制的。

油滤尘器为一圆筒形金属容器(图34),其中安设有导气 的曲管,导气曲管的下部浸在容器高度1/4的油内。

在容器的上部安设有干过滤器,其本身高度约占圆筒形容器高度的一半。

吸入空气沿容器下部之曲管通过油层,而后急剧拐弯向上。 此时,在离心力的作用下,尘埃中大的悬浮物掉在贮油器的底 部,非常小的部分则裹上一层油膜。

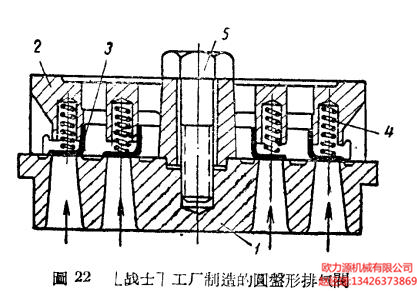

工厂制造的圆盘形排气阀

随同气流上升进入干过滤器 的腔瞠中,浸了油的尘埃微粒粘附在干过滤器的过滤表面上,而 已清洁过的空气则进入空气压缩机的气缸。

阀的正常工作,保证着空气压缩机设备及压缩空气消费者经 济和可靠的工作。

因此,阀应该保证关闭得严密,打开和关闭时 阻力小,动作迅速而无声音,且在长时间使用过程中受冲击载荷 的作用下工作可靠。

自动阀分为圆盘形的和平板形的。KH-64-A和6型空气压 缩机上用的圆盘形阀(图22),从前工厂曾经制造过。 现在,绝大部空气压缩机制造工厂采用的为环形平板阀,其 圈数不超过3。

图23所示为空气压缩机工厂1Br型空气压缩机第一 段吸代阀和排气阀。

阀由阀座1、升度限制器;2、环形平板阀片;3、阀片的弹簧; 4(有的是在每一阀片上有一个同心弹簧,有的是三至六个弹簧)、 带螺帽和开口销的连接螺栓5以及为把阀固定在巢内的压盖6组成。

在阀内的环形阀片有三块,阀片厚为2.5公厘,宽-15公厘,阀片升起高度为3公厘。

平板阀片是用高级优质钢(38 XA,30 XMA,30xr CA, 20 XHΦA,30Y, 37 XH3A等)制造而成的。
