螺杆式空压机的组成及原理

螺杆式制冷空压机是大中型制冷与空调系统中常用的制冷空压机, 在运转过程中要经对其相关参数进行读数及比较,以确保运行的安全和高效。

为了能够正确读数及填写运行记录表,需要掌握螺杆式制冷空压机的工作过程、 专用词、型号表示及常用参数。

1.螺杆式制冷空压机的组成

螺杆式制冷空压机的主要部件包括阳转子、阴转子、 机壳、轴承、轴封、平衡活塞及能量调节装置等。

机壳为剖分式,包括机体、吸气端座、排气端座和两端端盖组成。

螺杆式制冷空压机的可变工作容积由转子齿槽与机壳、吸气端座、 排气端座构成。

螺式空压机大多由阴、阳两个转子组成,主动转子表面上的齿形为凸形(即阳转子), 从动子表面上的齿形是凹的(即阴转子),两者在气缸内啮合并做反向回转运动, 转子齿槽与气缸体之间形成V形密封空间,随着转子的旋转,空间容积不断变化。

吸气端座和气缸体的壁上也开有吸气孔(分轴向吸气口和径向吸气口)。

排气端和气缸体内壁上开有排气口,随着转子的旋转,吸、排气口可 按需要准确地使转子的齿槽和吸、排气腔连通或隔断,周期性地完成进气、 压缩、排气过程。

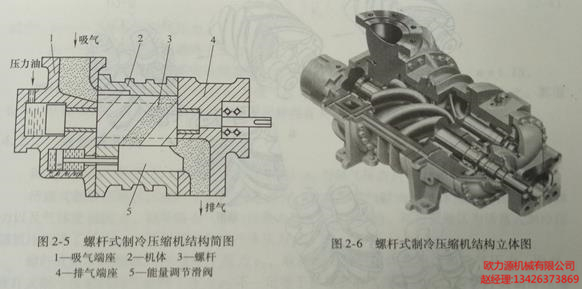

螺杆式制冷压缩机机构简图

2.螺杆式制冷空压机的工作原理

螺杆式空压机的工作是依靠啮合运动着的一个阳转子与一个阴转子,并借助于包围这一 对转子四周的机壳内壁的空间完成的。

当转子转动时,转子的齿、齿槽与机壳内壁所构成的 呈“V”字形的一对齿间容积称为基元容积,其容积大小会发生周期性的变化。

同时它还会沿着转子的轴向由吸气口侧向排气口侧移动,将制冷剂气体吸入并压缩 至一定的压力后排出。
