空压机活塞环应从哪些方面进行检查和修正?

(1)外径密封性差:

活塞环外径密封性差的原因就是加工误差太大,从而会造成密封不良,严重漏气的现象。

将活塞环平置于检查环或气缸内,用塞尺及透光法检查英格索兰空压机对缸壁的接触贴合情况。

环与缸壁之间不得存在下表所列的间隙,且不超过2处, 每处弧度不超过30°,且离开活塞环开口30°处以远。

(2)扭曲变形:

活塞环扭曲变形时,密封效果不好, 引起漏气。活塞环的扭曲变形可用千分表进行检查 不得超过下表所列数值。否则,就应予更换。

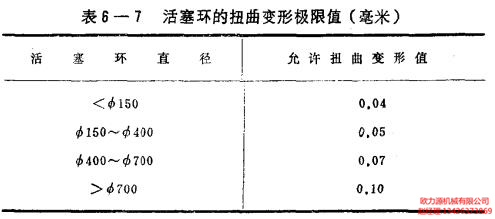

活塞环的扭曲变形极限值

活塞环的两个端面应垂直于其外圆表面,两端面的不平 行度应在公差范围以内。

(3)开口间隙不合适:

活塞环的开口间隙是为热膨胀和弹性所需的间隙。

将活塞环平置于气缸内,用塞尺检测该间隙。 如发现该间隙过小时,可用细锉刀修锉到标准间隙尺寸。

如该间隙过大时,将产生漏气过多的现象,应予更换。

(4)光洁度不够:

活塞环的光洁度应达到图纸的规定, 以保证精确的密封性能,避免漏气和粗糙磨损。

较高的光洁度可以保证活塞环的气封作用、弹力活动和 正常摩擦润滑状态,预防过早的磨损。

(5)端面间隙不合适:

活塞的端面间隙过小,会使环 卡在槽内,如间隙过大,会加快磨损,并严重漏气。

将活塞环置于槽内,用塞尺检查其端面间隙。

(6)外圆倒角不当:

活塞环的外圆边缘应 予倒圆或倒角,用细锉刀和砂布来完成这一工作。

活塞环边缘上有毛刺、飞边、锐角时,应予磨平除去。否则, 将拉毛气缸工作面,并对润滑油有刮阻作用。

活塞环倒角过小,会刮油拉缸,倒角过大,会减少活塞 环有效的密封高度。合适的倒角可以使气缸油形成“油楔”, 有利于润滑和密封。

(7)沉槽尺寸不够:

活塞环应能沉在活塞槽内, 即槽的深度比环的厚度稍大,一般来讲低压缸应大于1毫米, 高压缸应大于0.5毫米。

以备活塞一旦碰擦气缸内壁时,不致捆坏活塞环。但 在正常工作状态下,活塞环是自由弹 开,贴靠气缸内壁的。

(8)气缸失圆:

气缸内壁的加 工精度对活塞的工作有很大的影响:当气缸内塞有圆锥度和 椭圆度时,活塞环与气缸之间不能严密贴合, 引起活塞环的振动和不均匀磨损。还会造成气缸内壁波浪状 的不均匀磨损。

当气缸内壁有圆锥度时,活塞环在每一往复冲程中产生 一次额外变形,在气缸有波浪状磨损时,这种变形次数还会增加。

活塞环在正常操作之外,还加上这些复杂条件,就极 易因疲劳而折断。
